STM32F746G-disco Tutorial
본 글에서는 STM32F746G-disco 개발 보드를 이용하여 O'REILLY의 TinyML도서의 예제를 실행해 볼 것이다.
준비물
- STM32F746G-disco(마이크로컨트롤러 개발보드)
- Make(builder) 3.8.2이상
- mercurial(파이썬 버전 에러(python@3.11) 발생 시 버전 5.9.3을 명시하면 해결됨)
- Mbed CLI - 운영 체제에 맞게 설치할 것, macOS X
- 아니면
pip
을 통해 설치할 수도 있다.pip install mbed-cli
- 아니면
STM32CubeIDE(이클립스 베이스의 통합개발환경)- 본 책의 예제 실습에서는 사용되지 않는다.
개발 보드 테스트

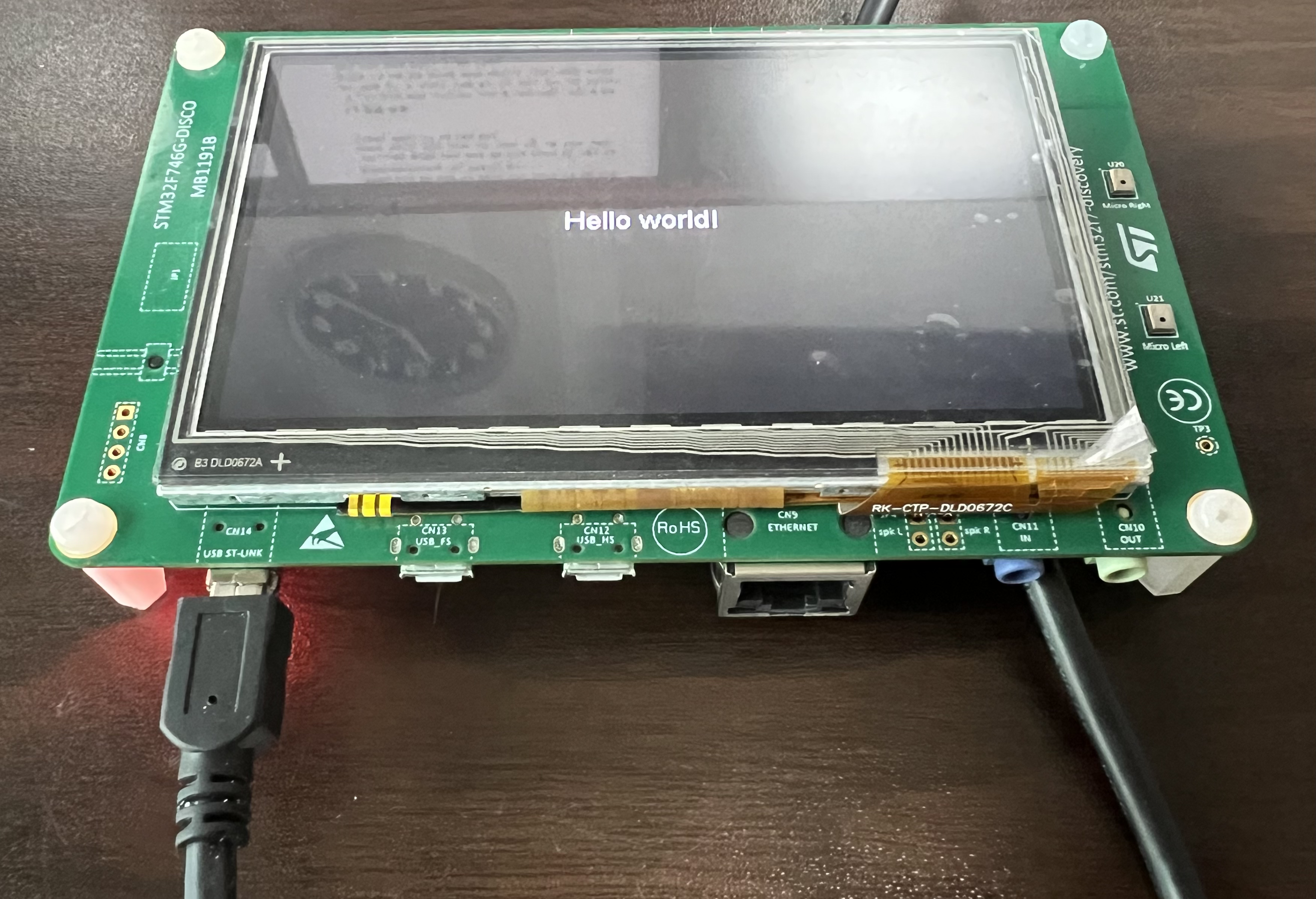

- 새로운 프로젝트를 생성한 뒤 board select에서 STM32F746G-disco보드를 선택하고 Hello World예제를 실행시켜 보았다.
사인파 예측 모델 생성(Chapter 4)
- 책의 코드를 직접 쳐 보면서 익혔다.
- 그래프를 그리는 코드, 양자화 모델을 검증하기 위한 코드, 파일 크기 측정을 위한 코드는 생략했다.
1 ## 종속성 로드 2 # TensorFlow는 오픈소스 라이브러리다. 3 # 참조: 아래의 코드는 텐서플로우 2버전을 사용함. 4 import tensorflow as tf 5 print(tf.__version__) 6 7 # 수학 연산에 필요한 Numpy 8 import numpy as np 9 10 # 그래프 생성에 필요한 Matplotlib 11 import matplotlib.pyplot as plt 12 13 # 파이썬의 수학 라이브러리 14 import math 15 16 ## 데이터 생성하기 17 18 # 아래의 값만큼 데이터 샘플을 생성한다. 19 SAMPLES = 1000 20 21 # 시드 값을 지정하여 이 노트북에서 실행할 때마다 다른 랜덤 값을 얻게 한다. 22 # 어떤 숫자든 사용할 수 있다. 23 np.random.seed(9730) 24 25 # 사인파 진폭의 범위인 0-2π 내에서 균일하게 분포된 난수 집합을 생성한다. 26 x_values = np.random.uniform(low=0, high=2*math.pi, size=SAMPLES) 27 28 # 값을 섞어서 생성된 값들이 순서를 따르지 않도록 한다. 29 np.random.shuffle(x_values) 30 31 # 해당 사인값을 계산한다. 32 y_values = np.sin(x_values) 33 34 ## 노이즈 추가 35 # 사인 함수에 의해 직접 생성되었으므로 부드러운 곡선으로 나타난다. 36 # 그러나 머신 러닝 모델은 보다 복잡한 실제 데이터에서 패턴을 알아낼 수 있다. 37 # 이를 위해 데이터에 약간의 노이즈를 추가하여 보다 실제와 비슷한 데이터를 만들어 보자. 38 # 본 단에서는 각 값에 임의의 노이즈를 추가한 다음 새 그래프를 그린다. 39 40 # 각 y값에 임의의 작은 숫자를 추가한다. 41 y_values += 0.1 * np.random.randn(*y_values.shape) 42 43 ## 데이터 분할 44 # 실제 데이터와 비슷한 노이즈가 추가된 데이터 세트가 생성되었다. 45 # 이 데이터는 모델의 훈련에 사용할 것이다. 46 # 평가에 사용할 데이터를 확보하기 위해 훈련을 시작하기 전에 데이터를 분할하자. 47 # vaildation data로 20%, test data로 20%, 나머지 60%은 training data로 분할하자. 48 49 # 각 항목의 인덱스를 계산한다. 50 TRAIN_SPLIT = int(0.6 * SAMPLES) 51 TEST_SPLIT = int(0.2 * SAMPLES + TRAIN_SPLIT) 52 53 # np.split을 사용하여 데이터를 세 부분으로 자른다. 54 # np.split의 두 번째 인수는 데이터가 분할되는 인덱스 배열이며, 55 # 두 개의 인덱스를 사용하므로 데이터는 총 세 개의 덩어리로 나뉠 것이다. 56 x_train, x_test, x_validate = np.split(x_values, (TRAIN_SPLIT, TEST_SPLIT)) 57 y_train, y_test, y_validate = np.split(y_values, (TRAIN_SPLIT, TEST_SPLIT)) 58 59 # 분할한 데이터를 합쳤을 때 원래의 사이즈와 같은지 재확인한다. 60 assert(x_train.size + x_validate.size + x_test.size) == SAMPLES 61 62 ## 모델 설계 63 # 입력값 x를 받아 출력값 sin(x)를 예측하는 모델을 만든다. 64 # regression(회귀)을 사용하는 모델이다. 65 # 먼저 두 개의 레이어를 정의하자. 66 # 첫 번째 레이어는 단일 입력(x값)을 가져와 16개의 뉴런을 통해 활성화된다. 67 # 이 입력에 따라 각 뉴런은 내부 상태에 따라 어느 정도까지 활성화 된다. 68 # 뉴런의 활성화 정도는 숫자로 표현된다. 69 # 첫 번째 레이어의 활성화 정도는 두 번째 레이어에 입력으로 공급된다. 70 # 이 입력에 자체 가중치와 바이어스를 적용하고 활성화 정도를 계산하여 y값으로 출력한다. 71 72 # 간단한 모델 구조를 만들기 위해 케라스를 사용한다. 73 from tensorflow.keras import layers 74 model_2 = tf.keras.Sequential() 75 76 # 첫 번째 레이어는 스칼라 입력을 받아 16개의 뉴런을 통해 전달하고, 77 # 뉴런은 'relu' 활성화 함수에 따라 활성화 여부를 결정한다. 78 model_2.add(layers.Dense(16, activation='relu', input_shape=(1,))) 79 80 # 새로운 두 번째 레이어는 네트워크가 더 복잡한 표현을 배우는 데 도움을 준다. 81 model_2.add(layers.Dense(16, activation='relu')) 82 83 # 단일 값을 출력해야 하기 때문에 최종 레이어는 단일 뉴런으로 구성된다. 84 model_2.add(layers.Dense(1)) 85 86 # 표준 옵티마이저 및 손실 함수를 사용하여 회귀 모델을 컴파일한다. 87 model_2.compile(optimizer='rmsprop', loss='mse', metrics=['mae']) 88 89 # 모델 훈련 90 history_2 = model_2.fit(x_train, y_train, epochs=600, batch_size=16, 91 validation_data=(x_validate, y_validate)) 92 93 # 테스트 데이터셋의 손실 계산 및 출력 94 loss = model_2.evaluate(x_test, y_test) 95 96 # 테스트 데이터셋 기반으로 예측 97 predictions = model_2.predict(x_test) 98 99 # 실제값에 대한 예측 그래프 100 plt.clf() 101 plt.title('Comparison of predictions and actual values') 102 plt.plot(x_test, y_test, 'b.', label='Actual') 103 plt.plot(x_test, predictions, 'r.', label='Predicted') 104 plt.legend() 105 plt.show() 106 107 ## TensorFlow Lite로 변환 108 # 앞서 생성한 모델을 마이크로컨트롤러에 배포하기 위해 양자화를 수행한다. 109 # 양자화를 통해 모델 가중치의 정밀도를 낮추어 정확도에 큰 영향을 미치지 110 # 않으면서 메모리를 절약할 수 있다. 111 # 양자화를 통해 모델 추론에 필요한 계산이 더 간단해지기 때문에 경량화 뿐만 아니라 112 # 실행속도 역시 빨라진다. 113 114 # 양자화하여 모델을 텐서플로우 라이트 형식으로 변환 115 converter = tf.lite.TFLiteConverter.from_keras_model(model_2) 116 converter.optimizations = [tf.lite.Optimize.OPTIMIZE_FOR_SIZE] 117 tflite_model = converter.convert() 118 119 # 모델 저장 120 open("sine_model_quantized.tflite", "wb").write(tflite_model) - 위 프로그램을 실행시키면 tflite파일이 생성된다. 이를 마이크로컨트롤러에서 사용할 수 있도록 c언어로 변환해야 한다.
- 아래 명령어를 입력하여 학습 모델을 cc파일로 변환한다.
xxd -i sine_modelquantized.tflite > sine_model_quantized.cc

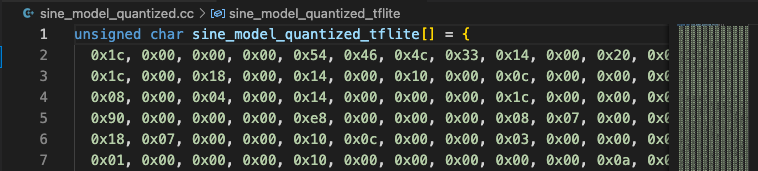

- c언어로 변환된 파일은 다음과 같다.
애플리케이션 구축(Chapter 5)
모델 테스트
- 책의 코드를 클론하여 진행했다.
- 아래는 책의 내용을 바탕으로 앞서 생성한 모델에 대해 테스트를 수행하는 코드를 분석한 것이다.
1 #include "tensorflow/lite/micro/examples/hello_world/sine_model_data.h" 2 #include "tensorflow/lite/micro/kernels/all_ops_resolver.h" 3 #include "tensorflow/lite/micro/micro_error_reporter.h" 4 #include "tensorflow/lite/micro/micro_interpreter.h" 5 #include "tensorflow/lite/micro/testing/micro_test.h" 6 #include "tensorflow/lite/schema/schema_generated.h" 7 #include "tensorflow/lite/version.h" 8 9 TF_LITE_MICRO_TESTS_BEGIN 10 11 TF_LITE_MICRO_TEST(LoadModelAndPerformInference) { 12 // 로깅(logging)을 위한 객체 생성 13 tflite::MicroErrorReporter micro_error_reporter; 14 tflite::ErrorReporter* error_reporter = µ_error_reporter; 15 16 // 모델을 사용 가능한 데이터 구조에 매핑한다. 17 // 복사, 파싱을 포함하지 않는 가벼운 작업이다. 18 const tflite::Model* model = ::tflite::GetModel(g_sine_model_data); 19 // 현재 사용중인 텐서플로 라이트 라이브러리의 버전과 20 // 모델의 텐서플로 라이트 라이브러리의 버전에 대해 검사를 수행한다. 21 // 버전이 일치하지 않아도 진행은 되지만 아래의 에러 메시지를 출력한다. 22 if (model->version() != TFLITE_SCHEMA_VERSION) { 23 TF_LITE_REPORT_ERROR(error_reporter, 24 "Model provided is schema version %d not equal " 25 "to supported version %d.\n", 26 model->version(), TFLITE_SCHEMA_VERSION); 27 } 28 29 // 필요한 모든 operation 구현을 가져온다. 30 tflite::ops::micro::AllOpsResolver resolver; 31 32 // 입력, 출력, 중간 배열에 사용할 메모리 영역을 생성한다. 33 // 모델 최솟값을 찾으려면 시행착오가 필요하다. 34 // 이 메모리 영역은 모델의 입력, 출력, 중간 텐서를 저장하는 데 사용된다. 35 // 이 영역을 텐서 아레나(tensor_arena) 라고 부른다. 36 // 본 예제에서는 크기가 2048바이트인 배열을 할당했다. 37 const int tensor_arena_size = 2 * 1024; 38 uint8_t tensor_arena[tensor_arena_size]; 39 40 // 모델을 실행하기 위한 인터프리터를 빌드한다. 41 // 앞서 선언한 인스턴스가 파라미터로 사용되는 것을 확인할 수 있다. 42 tflite::MicroInterpreter interpreter(model, resolver, tensor_arena, 43 tensor_arena_size, error_reporter); 44 45 // 모델의 텐서에 대한 tensor_arena의 메모리를 할당한다. 46 TF_LITE_MICRO_EXPECT_EQ(interpreter.AllocateTensors(), kTfLiteOk); 47 48 // 모델의 입력 텐서에 대한 포인터 얻기 49 TfLiteTensor* input = interpreter.input(0); 50 51 // 입력이 예상하는 속성을 갖는지 확인 52 TF_LITE_MICRO_EXPECT_NE(nullptr, input); 53 // dims 속성은 텐서 모양을 알려준다. 각 차원마다 원소는 하나다. 54 // 입력은 한 개의 요소를 포함하는 2D 텐서이므로 dims의 크기는 2다. 55 TF_LITE_MICRO_EXPECT_EQ(2, input->dims->size); 56 // 각 원소의 값은 해당 텐서의 길이를 제공한다. 57 // 두 개의 단일 원소 텐서(하나가 다른 하나에 포함됨)를 갖는지 확인한다. 58 TF_LITE_MICRO_EXPECT_EQ(1, input->dims->data[0]); 59 TF_LITE_MICRO_EXPECT_EQ(1, input->dims->data[1]); 60 // 입력은 32비트 부동소수점 값이다. 61 TF_LITE_MICRO_EXPECT_EQ(kTfLiteFloat32, input->type); 62 63 // 입력값 텐서 제공 64 input->data.f[0] = 0.; 65 66 // 입력값으로 모델을 실행하고 성공 여부를 확인한다. 67 TfLiteStatus invoke_status = interpreter.Invoke(); 68 TF_LITE_MICRO_EXPECT_EQ(kTfLiteOk, invoke_status); 69 70 // 모델의 출력 텐서에 대한 포인터를 얻는다. 71 // 입력 텐서의 경우와 마찬가지로 예상되는 속성을 갖는지 확인한다. 72 TfLiteTensor* output = interpreter.output(0); 73 TF_LITE_MICRO_EXPECT_EQ(2, output->dims->size); 74 TF_LITE_MICRO_EXPECT_EQ(1, input->dims->data[0]); 75 TF_LITE_MICRO_EXPECT_EQ(1, input->dims->data[1]); 76 TF_LITE_MICRO_EXPECT_EQ(kTfLiteFloat32, output->type); 77 78 // 텐서의 출력값을 획득 79 float value = output->data.f[0]; 80 // 출력값과 예상 값의 차이가 0.05범위에 있는지 확인 81 TF_LITE_MICRO_EXPECT_NEAR(0., value, 0.05); 82 83 // 모델이 작동하고 있음을 추가로 검증하기 위해 3회의 추론을 더 실행한다. 84 // 추론 - 1 85 input->data.f[0] = 1.; 86 invoke_status = interpreter.Invoke(); 87 TF_LITE_MICRO_EXPECT_EQ(kTfLiteOk, invoke_status); 88 89 value = output->data.f[0]; 90 TF_LITE_MICRO_EXPECT_NEAR(0.841, value, 0.05); 91 92 // 추론 - 2 93 input->data.f[0] = 3.; 94 invoke_status = interpreter.Invoke(); 95 TF_LITE_MICRO_EXPECT_EQ(kTfLiteOk, invoke_status); 96 97 value = output->data.f[0]; 98 TF_LITE_MICRO_EXPECT_NEAR(0.141, value, 0.05); 99 100 // 추론 - 3 101 input->data.f[0] = 5.; 102 invoke_status = interpreter.Invoke(); 103 TF_LITE_MICRO_EXPECT_EQ(kTfLiteOk, invoke_status); 104 105 value = output->data.f[0]; 106 TF_LITE_MICRO_EXPECT_NEAR(-0.959, value, 0.05); 107 } 108 109 TF_LITE_MICRO_TESTS_END - 이 코드는 결국 마이크로컨트롤러에서 실행되도록 설계되었지만 개발 시스템에서 테스트를 빌드하고 실행하는 것 역시 가능하다.
- 이를 통해 코드 작성과 디버깅이 훨씬 쉬워진다.
- PC는 마이크로컨트롤러와 비교하여 출력을 로깅하고 코드를 검토하기에 훨씬 편리하므로 효율이 좋다.
- Make를 사용하여 테스트를 실행한 결과는 아래와 같다.
모델 적용하기
프로젝트 파일 구조는 아래와 같다.
constants.h
,constants.cc
: 프로그램 동작을 정의하는 데 중요한 영향을 미치는 다양한 상수를 포함하는 파일main.cc
: 애플리케이션의 메인 함수1 #include "tensorflow/lite/micro/examples/hello_world/main_functions.h" 2 // standard C entry point를 준수하는 시스템의 default main 함수이다. 3 // FreeRTOS, ESP32등 다른 requirements를 요구하는 기기의 경우 그에 맞게 구조를 변경해야 한다. 4 int main(int argc, char* argv[]) { 5 setup(); 6 while (true) { 7 loop(); 8 } 9 } main_functions.h
,main_functions.cc
: 프로그램에 필요한 모든 초기화를 수행하는setup()
함수와 프로그램의 핵심 로직을 포함하고 루프를 순회하면서 상태 머신을 구동하도록 설계된loop()
함수를 정의하는 파일 쌍이다. 이 함수들은 프로그램이 시작될 때main.cc
에 의해 호출된다.1 #include "tensorflow/lite/micro/examples/hello_world/main_functions.h" 2 #include "tensorflow/lite/micro/examples/hello_world/constants.h" 3 #include "tensorflow/lite/micro/examples/hello_world/output_handler.h" 4 #include "tensorflow/lite/micro/examples/hello_world/sine_model_data.h" 5 #include "tensorflow/lite/micro/kernels/all_ops_resolver.h" 6 #include "tensorflow/lite/micro/micro_error_reporter.h" 7 #include "tensorflow/lite/micro/micro_interpreter.h" 8 #include "tensorflow/lite/schema/schema_generated.h" 9 #include "tensorflow/lite/version.h" 10 11 // main_functions.cc 내에서 사용할 전역 변수를 설정한다. 12 // main_functions.cc 내에서는 어느 곳에서나 접근할 수 있다. 13 // 프로젝트 내의 다른 파일에서는 접근할 수 없다. 14 // 이러한 선언을 통해 두 개의 서로 다른 파일이 동일한 이름의 변수를 정의하여 15 // 발생 가능한 문제를 방지할 수 있다. 16 namespace { 17 tflite::ErrorReporter* error_reporter = nullptr; 18 const tflite::Model* model = nullptr; 19 tflite::MicroInterpreter* interpreter = nullptr; 20 TfLiteTensor* input = nullptr; 21 TfLiteTensor* output = nullptr; 22 int inference_count = 0; 23 24 // 입력, 출력, 중간 배열에 사용할 메모리 영역을 생성한다.(텐서 아레나) 25 constexpr int kTensorArenaSize = 2 * 1024; 26 uint8_t tensor_arena[kTensorArenaSize]; 27 } // namespace 28 29 // 프로그램이 처음 시작될 때 호출되고 그 이후로는 호출되지 않는다. 30 // 추론을 시작하기 전에 수행해야 하는 모든 일회성 작업을 수행하기 위해 필요하다. 31 // 로깅을 설정하고, 모델을 로드하며, 인터프리터를 설정하고 메모리를 할당한다. 32 void setup() { 33 // 로깅(logging) 설정 34 static tflite::MicroErrorReporter micro_error_reporter; 35 error_reporter = µ_error_reporter; 36 37 // 모델을 사용 가능한 데이터 구조에 매핑한다. 38 model = tflite::GetModel(g_sine_model_data); 39 if (model->version() != TFLITE_SCHEMA_VERSION) { 40 TF_LITE_REPORT_ERROR(error_reporter, 41 "Model provided is schema version %d not equal " 42 "to supported version %d.", 43 model->version(), TFLITE_SCHEMA_VERSION); 44 return; 45 } 46 47 // 필요한 모든 Operator(Op)구현을 가져온다. 48 static tflite::ops::micro::AllOpsResolver resolver; 49 50 // 모델을 실행할 인터프리터를 빌드한다. 51 static tflite::MicroInterpreter static_interpreter( 52 model, resolver, tensor_arena, kTensorArenaSize, error_reporter); 53 interpreter = &static_interpreter; 54 55 // 모델 텐서를 텐서 아레나의 메모리에 할당한다. 56 TfLiteStatus allocate_status = interpreter->AllocateTensors(); 57 if (allocate_status != kTfLiteOk) { 58 TF_LITE_REPORT_ERROR(error_reporter, "AllocateTensors() failed"); 59 return; 60 } 61 62 // 입력 텐서, 출력 텐서에 대한 포인터를 획득한다. 63 // 아직 출력이 작성되지 않았지만 메모리 영역 자체는 존재하기 때문에 이런 식의 초기화도 문제없다. 64 input = interpreter->input(0); 65 output = interpreter->output(0); 66 67 // 추론을 실행할 횟수를 기록하기 위한 변수 68 inference_count = 0; 69 } 70 71 // 애플리케이션 로직이 구현된 부분이다. 72 void loop() { 73 // 모델에 공급할 x값을 계산한다. 74 // 현재 inference_count를 주기당 추론 횟수와 비교하여 75 // 모델이 학습된 지정 가능한 x값 범위 내에서 위치를 결정하고 76 // 이를 사용하여 값을 계산한다. 77 float position = static_cast<float>(inference_count) / 78 static_cast<float>(kInferencesPerCycle); 79 float x_val = position * kXrange; 80 81 // 계산한 x값을 모델의 입력 텐서에 넣기 82 input->data.f[0] = x_val; 83 84 // 추론을 실행하고 오류가 있다면 error report를 발생시킨다. 85 TfLiteStatus invoke_status = interpreter->Invoke(); 86 if (invoke_status != kTfLiteOk) { 87 TF_LITE_REPORT_ERROR(error_reporter, "Invoke failed on x_val: %f\n", 88 static_cast<double>(x_val)); 89 return; 90 } 91 92 // 모델의 출력 텐서가 예상한 y값 읽기 93 float y_val = output->data.f[0]; 94 95 // 결과를 출력한다. 개발 보드에 맞춰 HandleOutput 함수를 커스텀 구현할 수 있다. 96 HandleOutput(error_reporter, x_val, y_val); 97 98 // Inference_counter를 증가시키고 사이클당 최대 추론 수에 도달하면 리셋 99 inference_count += 1; 100 if (inference_count >= kInferencesPerCycle) inference_count = 0; 101 } output_handler.h
,output_handler.cc
: 추론이 실행될 때마다 출력을 표시하는 데 사용할 수 있는 함수를 정의하는 파일, 기본 구현은 결과를 화면에 출력한다. 이 구현을 재정의하면 다른 장치에서 다른 작업을 수행할 수 있다.sine_model_data.h
,sine_model_data.cc
: Tensorflow Lite for Microcontroller를 통해 변환된 기계학습 모델이다.
STM32F746G-disco에 배포하기(Chapter 6)
LCD를 사용할 예정이므로 output_hanlder를 수정해 주어야 한다.
LCD_DISCO_F746NG.h
,LCD_DISCO_F746NG.cc
가 필요하다. 여기에서 다운로드 받을 수 있다.- 제공되는 파일은
.cpp
파일이긴 하지만 본질적으로.cc
와.cpp
는 아무 차이가 없다.
- 제공되는 파일은
- 본 예제는 Makefile을 제공하여 Mbed 프로젝트를 자동으로 생성할 수 있다.
make -f tensorflow/lite/micro/tools/make/Makefile \ TARGET=mbed TAGS="CMSIS disco_f746ng" generate_hello_world_mbed_project
- 아래 폴더로 이동한다.
cd tensorflow/lite/micro/tools/make/gen/mbed_cortex-m4/prj/hello_world/mbed
mbed
명령어를 프로그램의 루트 디렉터리를 설정한다.mbed config root .
- 종속성을 다운로드한다.
mbed deploy
- 기본적으로 Mbed는 C++98을 사용하여 프로젝트를 빌드한다. 그러나 텐서플로 라이트에는 C++11이 필요하므로 아래의 코드를 실행하여 C++11을 사용하도록 Mbed 설정 파일을 수정해야 한다.
python -c 'import fileinput, glob; for filename in glob.glob("mbed-os/tools/profiles/*.json"): for line in fileinput.input(filename, inplace=True): print(line.replace("\"-std=gnu++98\"","\"-std=c++11\", \"-fpermissive\""))'
- 아래 명령을 실행하여 컴파일을 수행한다.
mbed compile -m DISCO_F746NG -t GCC_ARM
- 파이썬 버전 문제(계속 homebrew의 python@3.11이 인식되어 에러가 발생했다, 삭제하여 해결함), 각종 dependency문제, 허가되지 않은 개발자 문제 등등 다양한 이슈가 있어 매끄럽게 진행되지는 못했다.
- 이유는 모르겠지만 계속 brew의 python을 가져온다... 이를 확인하는 명령어는 아래와 같다.
brew list | grep python
- 확인 결과
python@3.11
이 설치되어 있다면... 잠시 삭제하자(vim등 다른 프로그램에 영향이 가지만 나중에 다시 깔면 된다.)brew uninstall --ignore-dependencies python@3.11
- 이유는 모르겠지만 계속 brew의 python을 가져온다... 이를 확인하는 명령어는 아래와 같다.

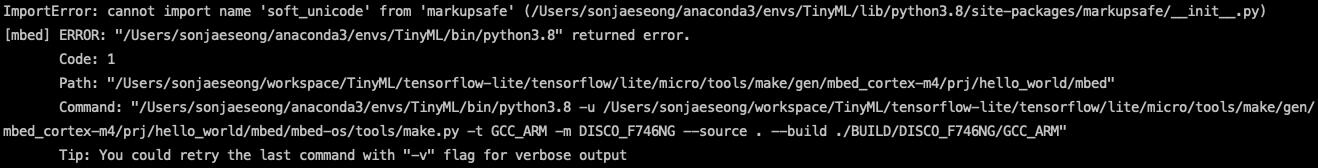

- 아래 에러는 다음 markupsafe의 버전 문제로 발생하는 에러이다. 버전에 맞게 에러 이미지 아래의 명령어를 입력하면 해결된다.
pip install markupsafe==2.0.1
- 파이썬 버전 문제(계속 homebrew의 python@3.11이 인식되어 에러가 발생했다, 삭제하여 해결함), 각종 dependency문제, 허가되지 않은 개발자 문제 등등 다양한 이슈가 있어 매끄럽게 진행되지는 못했다.

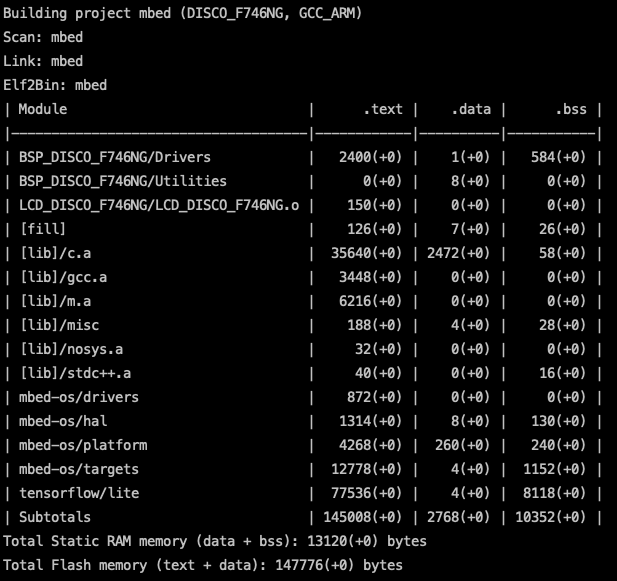

- 아래는 컴파일이 완료된 화면이다.
- 컴파일되어 생성된 바이너리 파일은 ./BUILD/DISCO_F746NG/GCC_ARM/mbed.bin에 있다.
- 아래 명령어를 입력하여 보드에 배포한다.(그냥 복사하면 된다)
cp ./mbed.bin /Volumes/DIS_F746NG
- 아래는 바이너리 파일을 보드에 배포한 후 프로그램이 실행되는 모습이다.
