Synchronization(2)

Synchronization Hardware

---

Lock

• critical section으로 진입하지 못하도록 key를 이용하여 lock하는 것
• hardware의 atomic instruction을 사용하여 구현한다.
• 대부분의 현대 기기들은 atomic hardware instruction을 지원한다.
  • high level코드를 non-interruptable하게 만드는 역할을 한다.
  • test와 set를 사용하여 구현하거나 swap을 이용하는 방법으로 lock을 구현한다.
  • test, set, swap는 모두 atomic hardware instruction이다.
• 아래는 lock을 사용하는 critical section solution코드이다.

  do {
  	/* Acquire lock */

  	{
  		/* Critical Section */
  	}

  	/* Release lock */

  	{
  		/* Remainder Section */
  	}
  } while(TRUE);


  • high level코드이지만 실제로는 atomic instruction이 사용되므로 critical section에 대한 보호가 가능하다.
• Peterson's Solution으로 2개의 프로세스에 대한 Solution은 제공할 수 있지만, 실제로는 n개의 프로세스에 대한 critical section solution이 요구된다. 이는 Software적인 방식으로는 현실적인 문제가 있으므로 Synchronization Hardwar를 이용한다.

TestAndSet Instruction

• 아래는 lock을 TestAndSet명령어를 사용하여 구현한 코드이다.

  boolean TestAndSet(boolean *target) {
  	boolean rv = *target;
  	*target = TRUE;
  	return rv;
  }

  do {
  	while(TestAndSet(&lcok));

  	/* critical section */

  	lock = FALSE;

  	/* remainder section */

  } while(TRUE);


• Mutual Exclusion과 Progress조건은 만족한다.
• 하지만 Bounded Waiting조건을 만족하지 않는다는 문제가 있다.
  • 여러 프로세스가 critical section진입을 위해 대기하고 있다고 했을 때, 현재 실행중인 프로세스가 critical section에 대한 접근을 반환한 후 어떤 프로세스가 접근할 지 알 수 없다.
  • 경우에 따라서는 특정 프로세스 critical section에 접근을 하지 못하는 starvation문제가 발생할 수도 있다.
  • Bounded Waiting조건을 만족하지 않으므로 유효한 critical section solution으로 볼 수 없다.
• 이는 critical section으로 진입하려는 프로세스들의 순서가 정해지지 않았기 때문이다.

Swap Instruction

• Swap명령어는 key와 lock값을 바꾸는 함수이다.
• 아래는 lock을 Swap명령어를 사용하여 구현한 코드이다.

  void Swap (boolean *a, boolean *b) {
  	boolean temp = *a;
  	*a = b;
  	*b = temp;
  }

  do {
  	key = TRUE;
  	while (key == TRUE)
  		Swap(&lock, &key);

  	/* critical section */

  	lock = FALSE;

  	/* remainder section */

  } while (TRUE);


• TestAndSet의 경우와 마찬가지로 Mutual Exclusion과 Progress조건은 만족하지만 Bounded Waiting조건을 만족하지 않아 유효한 critical section solution으로 볼 수 없다.

Bounded Waiting 조건 해결

• 아래는 순서를 정해서 Bounded Waiting조건을 만족시키도록 TestAndSet을 사용하는 코드이다.

  do {
  	waiting[i] = TRUE;
  	key = TRUE;
  	while (waiting[i] && key)
  		key = TestAndSet(&lock);
  	waiting[i] = FALSE;

  	/* critical section */

  	j = (i+1) % n;
  	while((j != i) && !waiting[j])
  		j = (j+1) % n;

  	if(j == i)
  		lock = FALSE;
  	else
  		waiting[j] = FALSE;

  	/* remainder section */
  }


• critical section을 나온 뒤 어떤 프로세스에게 critical section의 점유를 넘겨줄 지를 정한다.
• 위 코드상으로는 i == j가 아니라면 프로세스 i+1에게 critical section의 점유를 넘긴다.
• i == j인 경우는 현재 디기 중인 프로세스가 프로세스 i밖에 없는 상태이므로 다시 critical section으로 들어가면 된다.
• waiting배열을 통해 critical section접근을 대기하는 프로세스는 순차대로 접근이 보장된다.
• 최악의 경우에도 n-1번의 다른 프로세스의 critical section접근이 끝난 뒤에는 critical section으로의 접근이 보장되므로 Bounded waiting을 만족한다.
• 따라서 이 Solution은 유효한 critical section solution이다.

Semaphore

---

• Semaphore는 wait(), signal()의 두 개의 atomic operation에 의해서만 접근 가능한 정수 변수이다.
• 아래는 wait()을 구현한 코드이다.

  wait(S) {
  	while S <= 0;
  	S--;
  }


  • wait()는 Semaphore값을 1만큼 감소시킨다.
  • Semaphore값이 0이하라면 대기한다.
• 아래는 signal()을 구현한 코드이다.

  signal(s) {
  	S++;
  }


  • signal()은 Semaphore값을 1만큼 증가시킨다.

Semaphore의 종류

• Binary Semaphore(0..1) : Semaphore는 0 또는 1의 값만 가질 수 있다(mutex lock이라고도 한다).
  • 초기값은 1로 설정된다.
• Counting Semaphore(0..N) : Semaphore는 는 제한된 범위의 모든 값을 가질 수 있다.
  • 여러 개의 resources가 있을 경우 사용한다.

Semaphore의 사용

• critical section problem을 해결하기 위해 아래 코드처럼 Semaphore를 사용할 수 있다.

  do {
  	wait(mutex);

  	/* critical sesction */

  	signal(mutex);

  	/* remainder section */
  } while(TRUE);


• Process Syncronization을 위해 아래 코드처럼 Semaphore를 사용할 수 있다.

  /* Process P1*/
  s1;
  signal(sync);

  /* Process P2 */
  wait(sync);
  s2;


  • sync의 값이 0인 상태라면, s2는 Process P1의 signal이 실행되기 전에는 실행되지 않는다.

Semaphore의 구현

• Busy waiting : 어떤 프로세스가 critical section에 있는 경우, critical section에 접근을 시도하는 다른 프로세스들은 loop의 entry code를 계속해서 계산하면서 loop을 순회하게 된다.
• Blocking & Wake-up : Busy waiting문제를 해결하기 위한 방법이다.
  • 각각의 Semaphore에는 waiting queue가 존재한다.
  • 프로세스가 wait()를 실행시키고 Semaphore값이 음수임이 확인되면 프로세스를 waiting queue에 삽입하여 동작을 중지한다(block).
  • waiting queue를 사용하여 다음에 실행될 프로세스의 순서가 확정되므로 Bounded Waiting조건을 만족한다.

Semaphore의 문제점

• Deadlock
  • 두 개 이상의 프로세스가 Semaphore를 점유한 채로 다른 Semaphore를 wait()하고 있는 상태
  • 자원을 점유한 상태에서 자원을 해제하지 않고 다른 자원을 요청하는 상황이 상호 프로세스 간 맞물린 것
  • 아래 코드에서 Semaphore S, Q가 각각 1로 초기화 되었다면 P0과 P1은 deadlock상태에 빠지게 된다.

    /* Process P0 */
    wait(S);
    wait(Q);
    ...
    signal(S);
    signal(Q);

    /* Process P1 */
    wait(Q);
    wait(S);
    ...
    signal(Q);
    signal(S);


    • P0의 wait(S)가 실행되면서 S = 0이 된다.
    • P1의 wait(Q)가 실행되면서 Q = 0이 된다.
    • P0, P1는 각각 Q, S를 요구하는 상황이 되는데(wait(Q), wait(S)호출) 이때 서로가 자원을 해제하지 않으면 영원히 교착 상태에 빠져 탈출하지 못한다.
• Starvation
  • Indefinite blocking이라고도 한다.
  • 프로세스가 Semaphore의 queue에서 빠져나오지 못해 사실상 중단된 상태이다.
  • deadlock으로 인해 Semaphore의 queue에 있는 다른 프로세스들이 실행되지 못하여 발생한다.
• Priority Inversion
  • 높은 우선순위를 가지는 프로세스가 낮은 우선순위를 가지는 프로세스가 점유한 Semaphore를 대기중일 때 발생하는 문제이다.

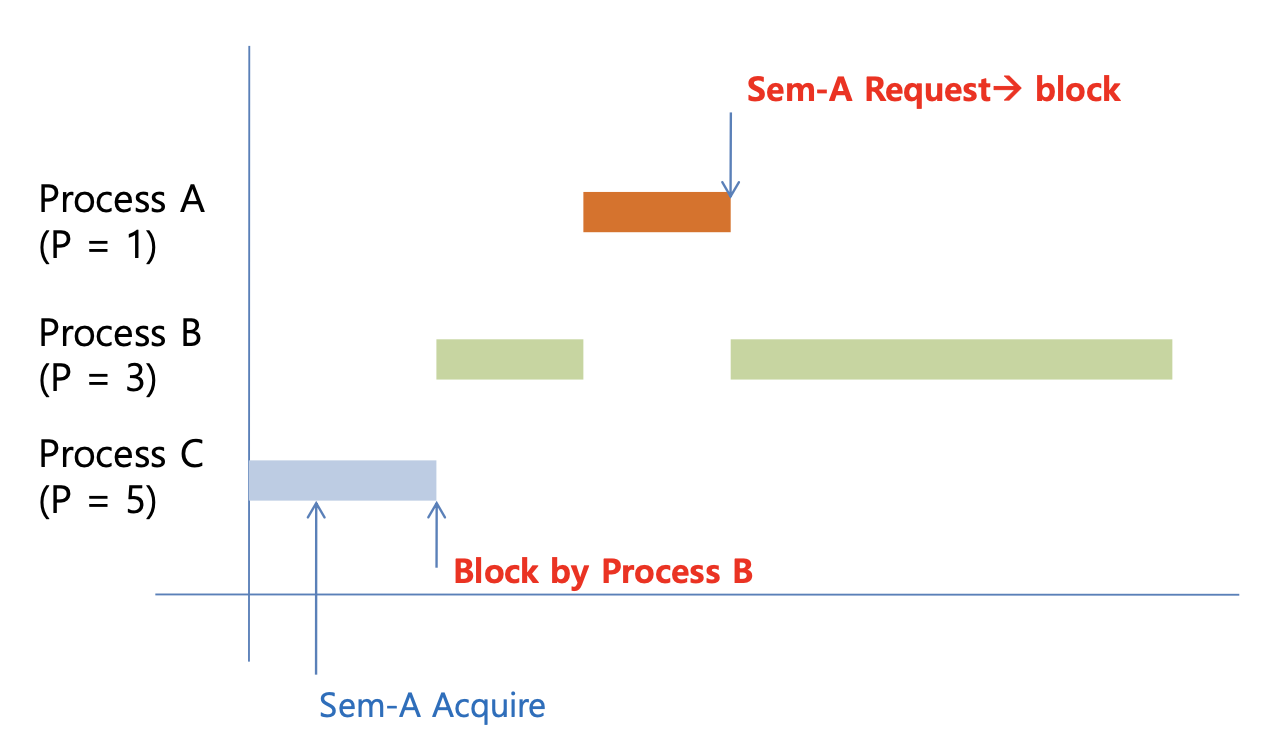

  • 아래 그림과 같은 상황은 독립된 프로세스 간에는 상관이 없지만 서로 연관되어 있으면서 서로 다른 우선순위를 가지는 프로세스들에 의해 발생한다.
  • 위 그림에서 우선순위는 Process A가 Process B보다 높지만, Process C에서 점유한 Semaphore에 의해 프로세스가 block되면서 Process B가 Process A보다 먼저 실행되는 문제가 발생한다.
  • priority inversion문제를 해결하기 위해 priority-inheritance protocol을 사용한다.
  • priority-inheritance protocol이란 낮은 우선순위(C, 5)를 가지는 프로세스의 우선순위를 일시적으로 높은 우선순위를 가지는 프로세스의 우선순위(A, 1)를 가지도록 우선순위를 높이는 것을 말한다.
  • 이후 높은 프로세스에서 Semaphore에 의해 block이 일어나지 않는 시점이 되면, 낮은 프로세스의 우선순위를 원래대로 되돌린다.

Classical Problems

---

본 절에서는 대표적인 동기화 문제에 대해서 알아본다.

Bounded-Buffer Problem

• N개의 buffer가 각각 하나의 item을 hold할 수 있다고 하자.
• 아래와 같은 Semaphore를 사용한다.
  • mutex : 버퍼 pool에 Mutual Exclusive하게 접근하기 위한 Semaphore, 1로 초기화된다.
  • full : full buffer의 개수를 세기 위한 Semaphore, 0으로 초기화된다.
  • empty : empty buffer의 개수를 세기 위한 Semaphore, N으로 초기화된다.
• item을 생산하는 프로세스 Producer의 코드는 아래와 같다.

  do {
  	/* Produce an item */
  	wait(empty);
  	wait(mutex);
  	/* Add next product to buffer */
  	signal(mutex);
  	signal(full);
  } while(TRUE);


  • mutex를 이용하여 버퍼 pool로의 Mutual Exclusion을 보장한다.
  • 생산자 프로세스에서 item을 생산할 예정이므로 wait(empty)를 사용해 item을 저장할 수 있는 버퍼가 있는지 확인한다.
  • 작업이 끝나면 버퍼 pool로 다른 프로세스가 접근할 수 있도록 signal(mutex)를 호출한다.
  • 작업이 끝나면 생산자 프로세스에서 item을 생산하였으므로 full을 증가시킨다.
• item을 소비하는 프로세스 Consumer의 코드는 아래와 같다.

  do {
  	wait(full);
  	wait(mutex);
  	/* remove an item from the buffer */
  	signal(mutex);
  	signal(empty);
  } while(TRUE);


  • mutex를 이용하여 버퍼 pool로의 Mutual Exclusion을 보장한다.
  • 소비자 프로세스에서 item을 소비할 예정이므로 wait(full)을 통해 사용할 item이 있는지 확인한다.
  • 작업이 끝나면 버퍼 pool로 다른 프로세스가 접근할 수 있도록 signal(mutex)를 호출한다.
  • 작업이 끝나면 소비자 프로세스에서 item을 소비하였으므로 empty을 증가시킨다.
• 참고로 프로세스 Consumer의 코드를 아래와 같이 수정하면 deadlock이 발생한다.

  do {
  	wait(mutex);
  	wait(full);
  	/* remove an item from the buffer */
  	signal(mutex);
  	signal(empty);
  } while(TRUE);


  • 만약 full의 값이 0인 상황에서 Consumer가 실행되어 mutex를 점유하게 된다고 하자.
  • 이때 full의 값이 0이므로 Consumer는 wait(full)에서 루프에 빠진다.
  • Consumer가 루프에서 탈출하기 위해서는 Product에서 item을 생산해야 한다.
  • 하지만 mutex가 Consumer에 의해 점유된 상태이므로 Product는 wait(mutex)에서 루프에 빠진다.
  • 서로가 자원을 점유한 상태에서 상대 프로세스의 자원을 대기중인 상황이므로 deadlock이다.
  • 아래 그림은 위 상황을 도식으로 나타낸 것이다.

Readers and Writers Problem

• Concurrent processes 간에 Data set이 공유되고 있다고 하자.
  • Readers : only read the data set, don't perform any updates
  • Writers : can both read and write the data set
• 아래의 조건을 만족해야 한다.
  • 동시에 여러 Readers가 읽는 동작을 수행하는 것을 허용한다.
  • 하지만 오직 하나의 writer만 shared data에 접근 가능하다.
  • 이에 따른 shared data에 대한 접근 제어가 필요하다.
• Semaphores & Shared data
  • readcount : 몇 개의 reader 프로세스가 data set을 read하고 있는지 count
  • mutex : 초기값은 1로 설정되며, readcount가 업데이트 될 때의 mutual exclusion을 보장한다.
  • wrt : 초기값은 1로 설정되며, writer의 mutual exclusion을 보장한다.(writer가 1개일 때는 의미x)
• 아래에서 설명한 코드들은 writer process가 하나인 경우에 대한 solution이다.
• Writer의 코드는 아래와 같다.

  do {
  	wait(wrt);
  	// writing is performed
  	signal(wrt);
  } while(TRUE)


• Reader의 코드는 아래와 같다.

  do {
  	// readcount에 대한 mutual exclusion
  	wait(mutex);
  	readcount++;

  	// 첫 번째 reader의 경우 데이터가 쓰여졌는지 확인해야 한다.
  	if(readcount == 1) wait(wrt);

  	// reading is performed

  	// readcount에 대한 mutual exclusion
  	signal(mutex);
  	readcount--;

  	// 마지막 reader의 경우 writer가 쓸 수 있는 상태임을 알려줘야 한다.
  	if(readcount == 0) signal(wrt);

  	signal(mutex);
  } while(TRUE)


Dining-Philoosophers Problem

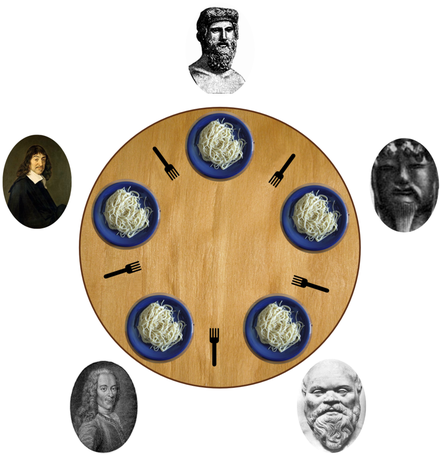

• 식사하는 철학자 문제(사진출처 : 위키피디아)
• 굉장히 큰 규모의 concurrent process의 동시제어가 필요한 상황에 대해 다룬다.
• 문제 설명
  • 다섯 명의 철학자가 원탁에 앉아 있고, 음식을 먹기 위해서는 양 옆의 젓가락을 동시에 들어야 한다.
  • 이때 바로 옆의 사람이 음식을 먹기 위해서는 본인이 젓가락을 내려 놓아야 하는 상황이다.
  • 다섯 명 모두가 서로를 기다리는 deadlock상태에 빠질 수 있다.
• chopstick을 semaphore로, philosophers를 process라고 생각하자.
  • 젓가락의 사용 여부를 mutex로 0/1로 표현한다.(초기값은 1로 설정된다.)
  • 규칙을 tough하게 설정하여 deadlock이 발생하지 않도록 만들어야 한다.

Monitor

---

• Semaphore를 잘못 사용하면 deadlock을 포함한 탐지하기 힘든 error를 유발한다.
  • signal(mutex) -> wait(mutex) : Mutual Exclusion을 만족하지 않는다.
  • wait(mutex) -> wait(mutex) : deadlock상태에 빠질 위험이 있다.
  • wait(mutex), signal(mutex)를 빠트린 경우 : Mutual Exclusion, deadlock모두 유발 가능
• Java에서는 Semaphore를 잘못 사용하는 문제 등을 high level에서 해결하기 위해 Monitor를 제공한다.
• Monitor의 동작은 아래와 같다.
  • 모니터 내부의 프로시저들이 순차적으로 실행된다.
  • condition variable을 사용한다.(그림에서의 x와 y)
  • condition variable에 대한 wait(), signal()메소드를 제공한다.
    • wait : 어떤 프로세스를 대기 상태로 변경
    • signal : 대기 상태에서 다시 resume
• 아래 코드의 프로시저(P1, P2, P3 ... )는 한 번에 하나만 실행 가능하다.

  monitor monotor_name {
  	// shared variable declaration
  	procedure P1(...) {...}

  	procedure P2(...) {...}

  	procedure P3(...) {...}

  	...
  }
