운영체제 2023-03-27 수업정리

Flow

IPC
IPC - Shared Memory
IPC - Message Passing
Examples of IPC Systems
Communications in Client-Server Systems

IPC

IPC(Inter Process communication)

시스템에 속한 프로세스들은 independent일수도 있고, cooperating일수도 있다.
Reason for Cooperating Process
- 정보의 공유
- 계산속도 향상
- 모듈화
- 편의성
cooperating프로세스들은 서로가 서로에게 영향을 끼친다.
IPC를 구현하는 방법으로는 아래와 같은 방법이 있다.

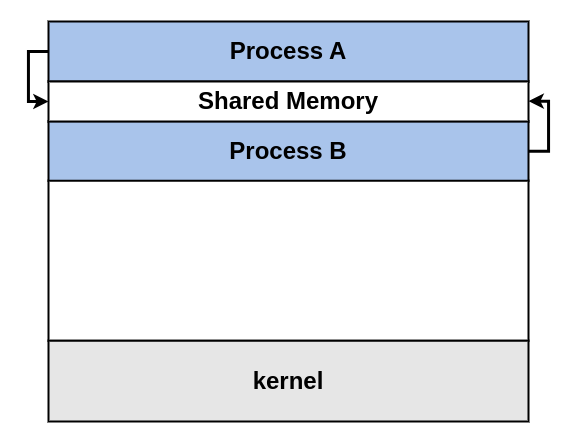

- Shared Memory를 사용한 IPC구현
  - 하나의 시스템을 사용중이므로 이러한 구조가 가능하다.
  - 공유 메모리에 Process A, Process B모두 접근 가능하다.
  - 이때 Process A, Process B는 모두 User Mode이다.

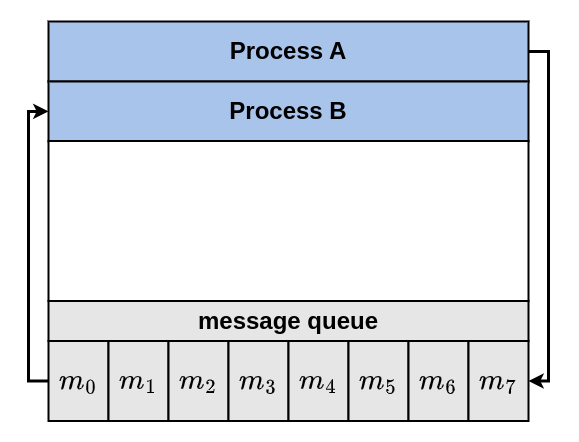

- Message passing을 통한 IPC구현
  - kernel영역에 속한 message queue를 사용해서 message를 전달하는 방식이다.

Producer-Consumer Problem

상호 작용하는 프로세스의 패러다임이다.
정보(데이터)를 생산하는 프로세스, 정보(데이터)를 소비(사용)하는 프로세스로 나누어 생각한다.

IPC - Shared Memory

Shared Memory

Producer Process와 Consumer Process간의 공유 메모리를 사용하여 데이터를 전달한다.
이때 공유 메모리 내부에는 Buffer가 존재하는데, 이 버퍼는 unbounded혹은 bounded이다.
- unbounded-buffer : 버퍼의 크기가 무제한(현실에서는 불가능)
- bounded-buffer : 유한한 크기의 버퍼 사용
Shared Memory방식의 IPC는 User Mode의 두 프로세스 사이에서만 일어난다.(Not the Operating Systems)

이러한 메커니즘의 구현에 있어 동기화 issue가 존재한다.

producer process가 데이터 생성을 하지 않았는데 consumer process가 접근하는 경우 등
위 동기화 문제를 해결하더라도 producer와 consumer중 "누가 먼저 시작할 것인가?" 라는 issue가 남아있다.
이러한 issue는 instruction 단위 동기화를 필요로 하며, 아래는 Shared data, Producer Process, Consumer process에서 이러한 동기화 문제를 반영한 코드의 예시이다.

Shared data

#define BUFFER_SIZE 10
typedef struct {
...
} item;

item buffer[BUFFER_SIZE];
// 데이터 삽입 인덱스
int in = 0;
// 데이터 출력 인덱스
int out = 0;

Producer Process

item nextProduced;
while(true) {
	// 버퍼가 가득 차 있는 상태 -> 대기
	while(((in+1) % BUFFER_SIZE) == out) ;
	// 버퍼가 가득 차 있지 않다면 다음 데이터 버퍼에 적재
	buffer[in] = nextProduced;
	// 버퍼 삽입 이후 버퍼 삽입 인덱스를 증가시킨다.
	in = (in+1) % BUFFER_SIZE;
}

Consumer Process

item nextConsumed;
while(true) {
	// 버퍼가 비어 있는 상태 -> 대기
	while(in == out) ;
	// 버퍼가 비어 있지 않다면 출력 버퍼를 읽어온다.
	nextConsumed = buffer[out];
	// 출력 이후 버퍼 출력 인덱스를 증가시킨다.
	out = (out+1) % BUFFER_SIZE;
}

IPC - Message Passing

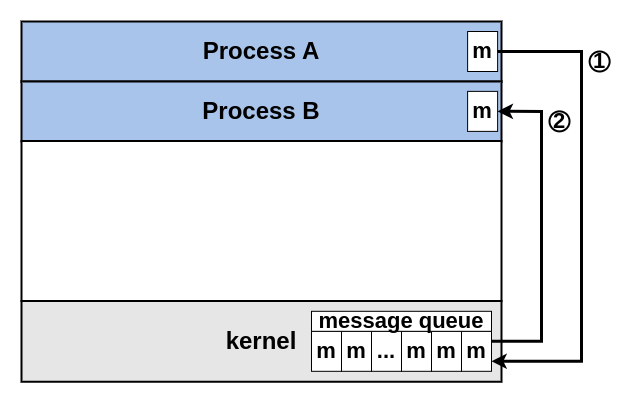

Message Passing

Message를 주고 받는 식으로 두 프로세스 간의 공유 자원 없이 이루어진다.
이때 kernel이 중계자 역할을 하여 프로세스 간 메시지를 전달한다.
이렇듯 Message Passing을 위해서는 두 개의 method를 제공해야 한다.
- send(msg)
- receive(msg)
프로세스 P, 프로세스 Q간의 Message Passing 방식의 통신을 위해서는
1. P와 Q간의 communication link를 활성화 해야 한다.(논리적 통로)
2. 논리적 통로가 제공하는 send(), receive()를 이용해 논리 통로를 이용한다.
Message Passing의 Implementation Issue로는 아래와 같은 것들이 있다. 전부 구현 단계에서 고민할 문제이다(Implementation Issues).
- communication link는 어떻게 개설되는가?
- 두 개 이상의 프로세스에 대해서 link의 활성화가 가능한가?
- 각 쌍의 communicating processes애 대하여 얼마나 많은 communication link의 개설이 허용되는가?
- communication link의 capacity는 어떻게 되는가?
- 전달되는 message의 크기는 고정 크기인가 가변 크기인가?
- communication link를 통한 message passing은 단방향인가 양방향인가?

Direct Communication

Direct Communication에서는 Producer Process와 Consumer Process가 서로를 직접 호출(명시적 호출) 하여 message를 주고받는다.
- send(P, message) - send a message to process P
- receive(Q, message) - receive a message from process Q
- 위와 같이 send, receive의 호출에 있어 explicit 하게 동작한다.

Indirect Communication

Indirect Communication 에서는 mailbox를 이용한다. 이는 Port개념과 유사하다.
- 각각의 mailbox는 unique id를 가진다.
- 프로세스들은 오직 서로가 mailbox를 공유할 때만 통신 가능하다.(같은 Port에서 통신 가능하다)
- communication link역시 각 프로세스가 공통의 mailbox를 공유할 때만 개설 가능하다.
- communication link는 여러 프로세스 간에 참조 가능하다.
- 각각의 프로세스 쌍들은 수 개의 communication link를 공유한다.
- 이때, link는 단/양방향 모두 될 수 있다.
Indirect Communication을 지원하기 위해서는 아래와 같은 operation들을 지원해야 한다.
- create a new mailbox
- send, receive
- destroy mailbox
Indirect Communication방식으로 Message Passing을 구현할 때, 아래와 같은 issue가 발생한다.

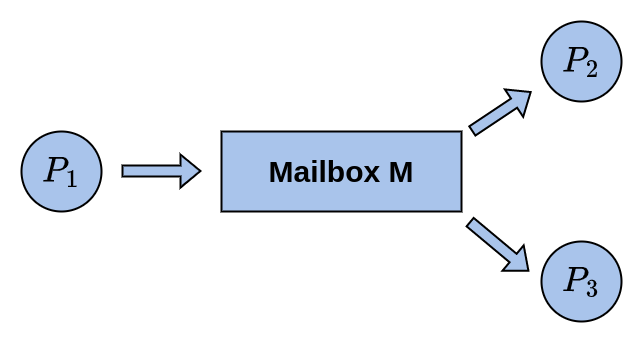

- P1, P2, P3가 mailbox M을 공유한다.
- P1은 producer process, P2, P3는 consumer process이다.
- 이때 P2, P3중 누가 message를 수신해야 하는가?
위 issue의 해결 방법으로 아래와 같은 해결책이 있다. 하지만 기본적으로, 이러한 issue는 모두 구현에 따른다(Implementation Issues)
- 최대 두 개의 프로세스 간에만 communication link가 개설되도록 제한한다.
- receive operation을 두 프로세스가 동시에 수행할 수 없도록 제한한다.
- 임의적으로(arbitrarily) 선택되는 것을 허용한다.

Synchronization

Message Passing 방식은 Blocking방식 또는 Non-Blocking방식으로 동작한다.
Blocking - Considered synchronous
- blocking send는 message가 도착할 때까지 sender block을 가지고 있는다.
- blocking receive는 message가 전송 가능할 때까지 receiver block을 가지고 있는다.
- 기본적으로 non-blocking방식보다 overhead가 클 수밖에 없다. 하지만 message를 주고(sned) 받는(receive)과정에서의 동기화 문제에 대해 자유롭다.
Non-Blocking - Considered asynchronous
- non-blocking send는 그냥 계속해서 message를 send한다.
- non-blocking receive는 vaild message와 null을 구분하지 않고 계속해서 receive한다.
send, receive모두 blocking방식일 경우 rendezvous(랑데뷰)라고 한다.
Blocking, Non-Blocking방식 모두 각각의 장점이 있으며, application에 따라 알맞은 방식으로 구현하면 된다.

Buffering

Communication Link의 Message Queue는 다음 세 가지 중 하나의 버퍼링 방식으로 message를 처리한다.
- Zero capacity - 0 messages
  - sender 는 receiver를 항상 기다려야 한다(rendezvous)
- Bounded capacity - n개의 유한한 크기의 메시지를 들고 있을 수 있다.(일반적인 경우)
  - message queue가 full이라면 sender는 무조건 대기해야 한다.
- Unbounded capacity - infinite length
  - 엄밀하게는 현실에서 불가능하다. 하지만 충분한 양의 메시지를 저장 가능하다면, 이 방식으로 분류한다.
  - sender는 절대 기다리지 않는다.

Examples of IPC Systems

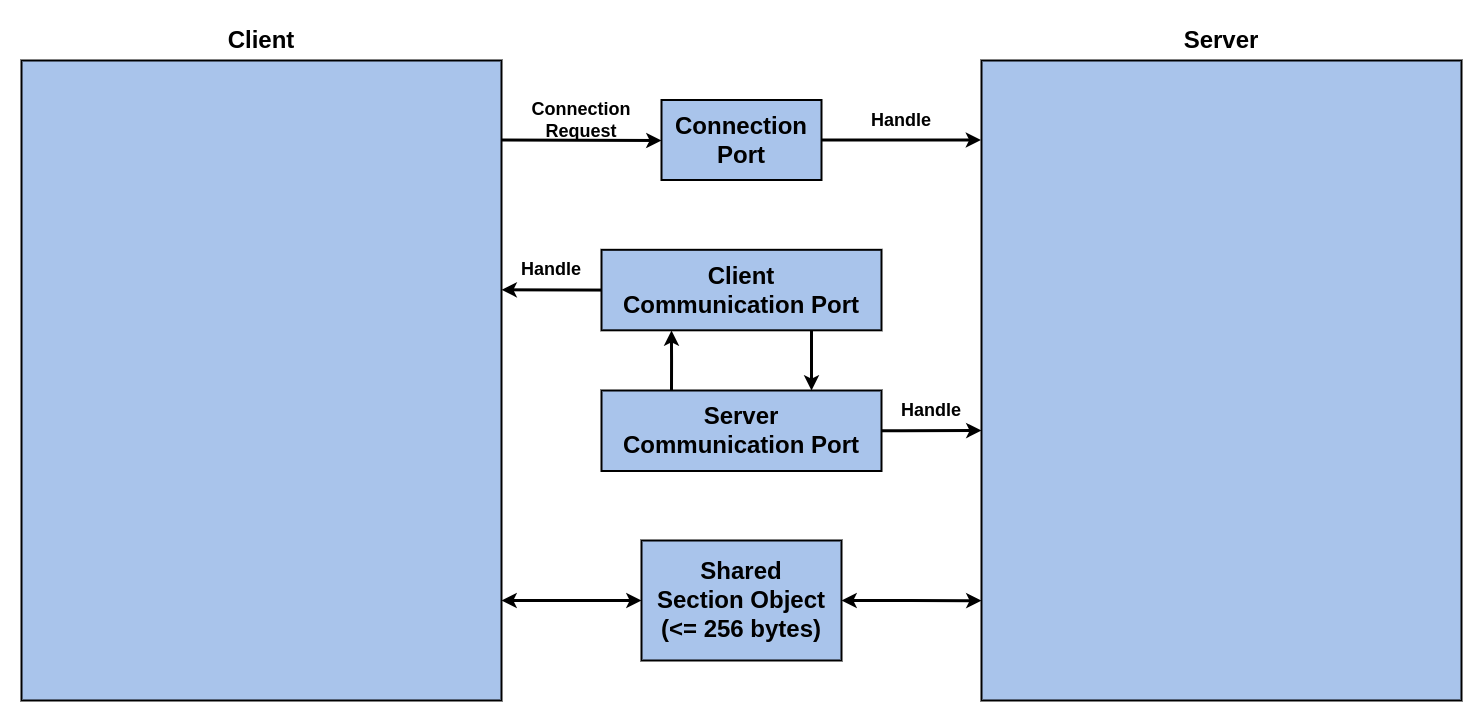

Windows의 advanced local procedure call(LPC)의 동작에 관해서 살펴보자
1. 클라이언트가 connection port를 통해 server로 connection 요청을 한다.
2. Server는 두 개의 Private Communication Port를 생성하고, 그 중 하나에 대한 제어권을 client에게 양도한다.
3. Client와 Server는 각자의 port를 사용하여 Shared Section Object에 접근 가능하다.(공유 버퍼)

Communications in Client-Server Systems

Sockets

네트워크 통신에서의 endpoint
host X : 146.855.5.20:1625 <-> web server : 161.25.19.8:80
- 포트(1625, 80)를 이용해 Communication Establishment가 가능하다.
  - 여기서 port number는 mailbox의 unique id와 대응된다.
- Communication Establishment되었으므로 socket통신이 일어난다.

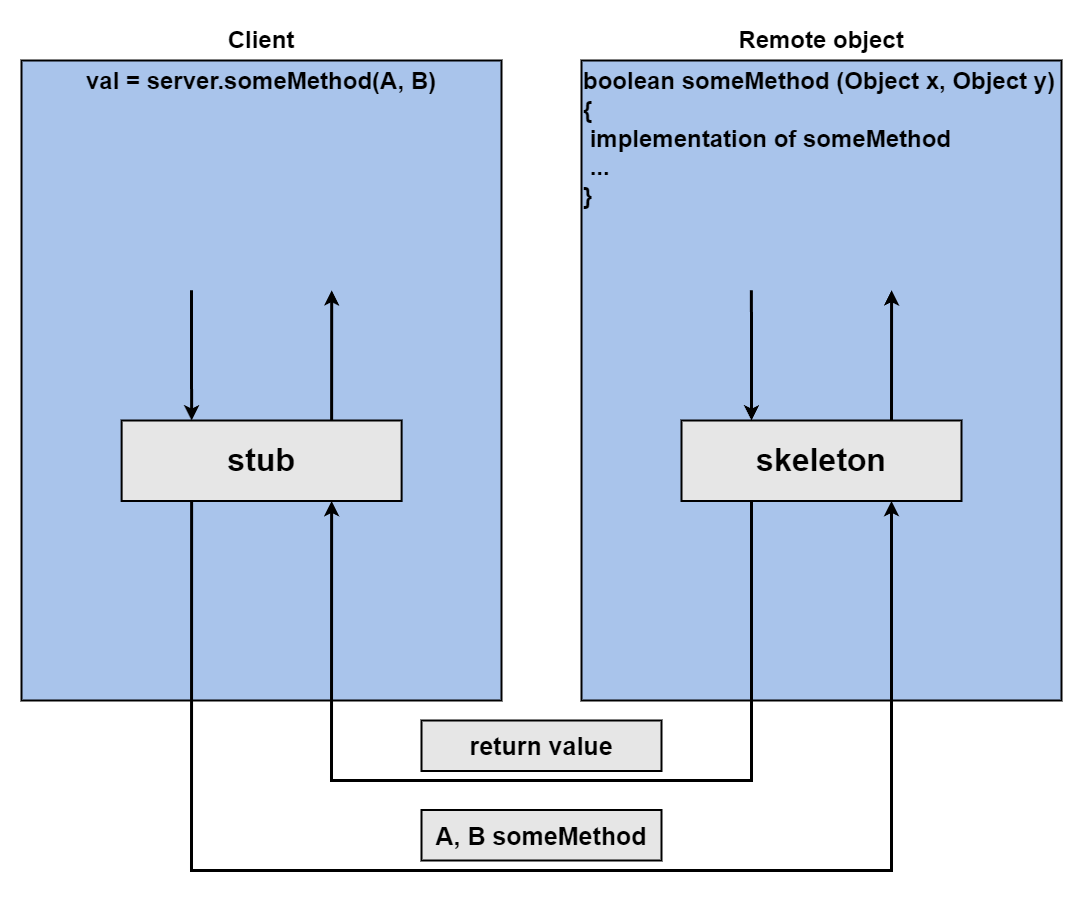

Remote Procedure Call

네트워크 시스템에서 떨어져 있는 프로세스를 호출하는 과정은 아래와 같다.
- Client에서는 Stub Code를 사용하여 함수 호출에 필요한 값들을(인자 값, 함수 명 등) marshall한다.
  - marshalling이란 표현 방식을 전송에 적합한 방식으로 변환하는 과정이다.
- Server의 Stub Code는 메시지를 전달받고, unmarshall한다. 그리고 server에서 전달받은 값들을 사용하여 프로세스를 호출한다.
RPC의 사용을 통해 원격에 존재한 client - server에서 IPC가 가능해 진다.

Pipes

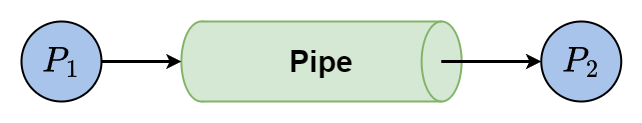

마치 파이프처럼 두 프로세스 간 통신을 수행한다.
- P1의 결과를 P2가 (pipe를 통해)전달받아 사용한다.
Pipe구현 시 고려할 점
- Unidirectional or Bidirectional?
- Half duplex or Full duplex?
- Relationship(부모 프로세스 - 자식 프로세스 등)
- Environment(네트워크 환경에서의 구현인지, 아니면 같은 시스템 내의 구현인지)
Pipe의 두 종류
- Ordinary Pipes
  - 파이프를 생성한 프로세스 이외에서는 해당 파이프에 접근 불가능하다.
  - 보통은 부모 프로세스가 파이프를 생성해서 자식 프로세스와의 통신에 사용한다.
  - 통신에 참여하는 두 프로세스가 producer-consumer관계이다.(unidirectional)
  - producer는 파이프의 한쪽 구멍을 통해 write한다.
  - consumer는 파이프의 나머지 한쪽 구멍을 통해 read한다.
  - 파이프를 사용한 통신이 종료되면 ordinary pipe는 사라진다.
- Named Pipes
  - 부모-자식 프로세스 관계가 아니더라도 접근 가능하다.
  - 양방향 구현이 가능하다(bidirectional).
  - 일반적으로 유닉스 또는 윈도우 시스템에서 제공되는 형태이다.
Pipe와 Message Passing의 차이점
- Message Passing은 Mailbox를 통해 서로 다른 타입의 값에 대해서도 전달이 가능하다.
  - 서로 다른 타입의 message를 linked list형태로 message queue에 저장한다.
  - 즉, 서로 다른 자료구조에 대해 처리가 가능하다.
- Pipe는 기본적으로 Bytestream(혹은 bitstream)단위로 전달되기 때문에 타입에 대한 정의 자체가 없다. 따라서 서로 다른 타입에 대해서는 처리할 수 없다.
