운영체제 2023-03-29 수업정리

Flow

• Thread & Multithreaded Process
• Multicore Programming
• Process vs Thread
• Multithreading Models
• Virtualization

Thread

---

Thread

• Software적으로 병렬화를 제공하는 방법이다.
• CPU Utilization의 기본 단위이다.
  • Single Processer환경에서도 Thread를 이용하면 Concurrency를 보장하여 한 번에 여러 동작을 하는 것처럼 보이게 할 수 있다.
• Thread ID, Program Counter, Register set, Stack으로 구성된다.
• 프로세스와 비슷하지만, 동일 프로세스의 thread간에는 일부 자원의 공유가 가능하다.
  • Code section, data section, other operating system resources
  • 메모리 절약(운영체제의 역할) 등 이점이 있다.

Thread를 사용하여 얻는 이점

• Responsiveness - 반응이 빠르다.
  • 프로세스의 일부가 blocking되는 경우, thread가 없다면 프로세스 전체가 멈춰야 한다. 하지만 thread를 활용한다면 하나의 프로세스 내에서 동시성을 제공할 수 있다.
• Resource Sharing
  • 자원을 공유함으로써 메모리 관점에서도 이득을 볼 수 있다.
• Economy
  • Thread를 사용함으로써 context switching time을 최소화할 수 있다.
    • context switching과정에서 thread간 공유하고 있는 자원이 있기 때문에 context switching에 소모되는 시간을 줄일 수 있다.
• Scalability
  • 병렬화를 통해 확장성을 증가시킨다.
  • multiprocess architecture에서 hardward적인 병렬화 뿐만 아니라 Thread를 통한 소프트웨어적인 병렬화 까지 더해 병렬화의 효과를 극대화할 수 있다.

Multithreaded Process

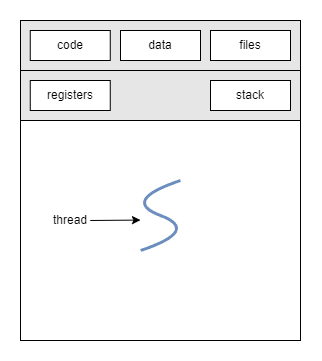

• 아래 그림은 single thread process를 나타낸 것이다. CPU는 한 번에 하나의 동작만 수행한다.

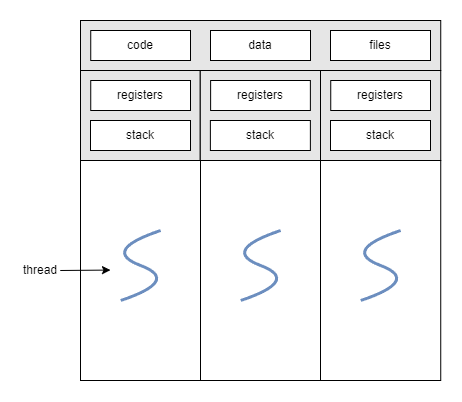

• 아래 그림은 multithreaded process를 나타낸 것이다.
  • Multithreaded Process는 같은 프로세스 내에서 code, data, files를 공유한다.
  • register set, stack은 각 thread가 독립적으로 가진다.
  • 이러한 multithreaded process로 구성함으로써, single processor내에서도 concurrency를 보장할 수 있다.
  • 또한 code, data, files에 대한 공유를 통해 메모리 자원을 아낄 수 있으며, context switching에 소모되는 시간을 줄일 수 있다.

Multicore Programming

---

Concurrency

• 한 번에 여러 개의 동작(task)를 동시에 수행하는 것을 의미한다.
• multithreaded구성을 통해 Single Processor에서도 concurrency가 보장된다.

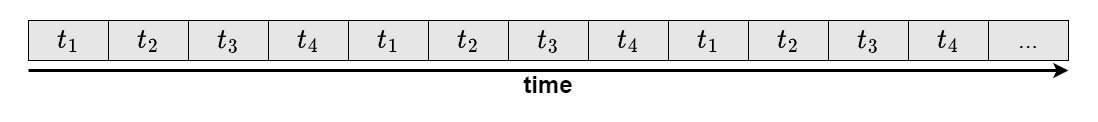

• 하지만 single core환경에서는 아래와 같이 겉보기에는 동시에 task를 수행하는 것처럼 보여질 수 있으나, 물리적으로는 순서는 뒤바뀌더라도 한 번에 하나의 thread만 실행 가능하다.

Parallelism

• parallelism(병렬화)는 system이 한 개 이상의 task를 동시에 처리하는 것을 의미한다.

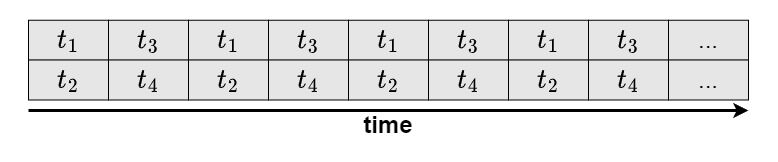

• multicore system에서 parallel execution은 아래와 같이 이루어진다.
• 이런 식의 multiprocessor system에서는 아래의 issue에 대해 생각해 봐야 한다.
  • Dividing activities - 역할 분담
  • Balance - 어떻게 thread를 분배할지 고려
  • Data splitting - 데이터 관점에서의 활용
  • Data dependency - 데이터 의존성 고려
  • Testing & Debugging을 통한 실제 검증
• Parallelism은 아래와 같이 두개의 범주로 나눌 수 있다.
  • Data parallelism(같은 동작을 수행할 경우)
    • 멀티코어 상에서 data dependency를 고려해서 각 프로세스에서 같은 operation을 수행하지만 서로 다른 데이터를 처리하도록 병렬화를 구성할 수 있다.
  • Task parallelism(다른 동작을 수행할 경우)
    • 각 thread가 unique operation을 수행하도록 서로 다른 task를 각 processor에서 실행하도록 병렬화를 구성할 수 있다.

Amdahl's Law

• 프로그램 상에서 병렬화가 불가능한 부분의 비율을 S라고 했을 때 성능 향상을 가늠할 수 있다. $$speedup \leq \frac{1}{S+\frac{(1-S)}{N}}$$
• 암달의 법칙에 의하면, 멀티코어 환경에서 실행하는 어떤 프로그램의 75%가 병렬화 가능할 경우 최대 성능 향상치는 아래와 같다.$$speedup \leq \frac{1}{0.25+\frac{0.75}{2}} = 1.6$$
  • 즉, 다른 변수가 없을 떄, single core -> dual core가 되면 성능 향상치는 1.6배이다.

Process vs Thread

---

• Process 는 기본적으로 independent하여 서로 자원을 공유하지 않는다. 반면 Thread는 code, data영역을 공유하고 있다.
• Process switching은 OS와의 상호작용을 필요로 한다. 반면 ,Thread switching은 OS와의 상호작용 없이 일어날 수 있다.
• 같은 코드를 실행하는 프로세스일 경우에도 각각의 프로세스는 독립적인 메모리 공간과 파일 자원을 가진다. 반면, thread는 open files 및 자식 프로세스에 관해 공통 자원을 가진다.
• thread를 사용하지 않는 multi process 실행은 thread를 사용하는 경우보다 더 많은 자원을 소모한다.

Multithreading Models

---

User Thread vs Kernel Thread

• thread는 User Thread와 Kernel Thread가 존재한다.
• User Thread는 user level의 thread library에서 관리되는 thread이다.
  • POSIX Pthread(POSIX), WIN32 thread(Windows), Java Thread(JVM)
• Kernel Thread는 operating system에서 직접 관리되고 지원하는 thread이다.
  • Windows XP/2000, Solaris, Linux, Mac OS X
• User level thread만 가지고는 Concurrency를 보장할 수 없다. 자원에 대한 접근을 위해서는 Kernel영역에서 자원을 해야 한다. Kernel level에서 thread를 지원하지 않는다면, User level thread에서 요청을 하더라도 실제 자원에 대한 접근은 한번에 하나밖에 처리하지 못한다.

비교

• User Level Thread는 생성 및 관리가 Kernel Level Thread에 비해 상대적으로 빠르다.
• User Level Thread는 Thread Library에 의해 구현 및 지원되지만, Kernel Level Thread는 Operating System에서 지원한다.
• User Level Thread Operating System위에서 동작하기 때문에 어떤 운영 체제 위에서도 동작한다. 반면 Kernel Level Thread는 각 Operating System에서 지원해 줘야 동작 가능하다.(OS 종속적이다.)
• User Level Thread만으로는 Multithreaded application은 multiprocessing의 효과를 누릴 수 없다. 이를 위해서는 결국 Kernel Level Thread를 지원해야 한다.

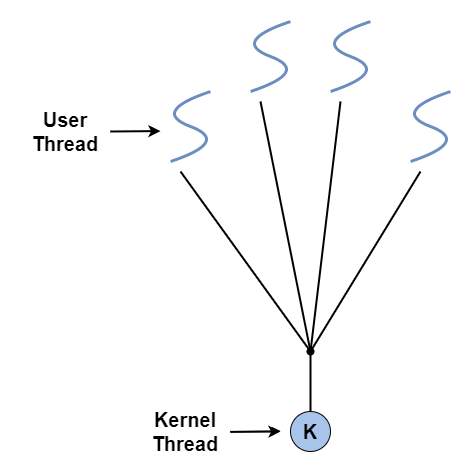

Many-to-One Model

• User Tread는 여러 개가 존재하지만, Kernel Thread는 하나만 존재하는 모델
• User Level에서의 병렬화는 가능하지만, Kernel 요청을 처리할 수 있는 Thread가 하나밖에 없어서 병목 현상이 발생한다.
• blocking system call발생 시 모든 프로세스가 block되는 구조이므로 병렬화 자체가 불가능하다.
  • multiprocessing의 장점을 전혀 살릴 수 없다. 효율성이 굉장히 떨어진다.
• 성능은 떨어지지만, Kernel 생성 과정에서의 오버헤드가 낮다는 특징이 있다.
• Solaris Green Threads, GNU Portable Threads가 이 모델을 사용한다.

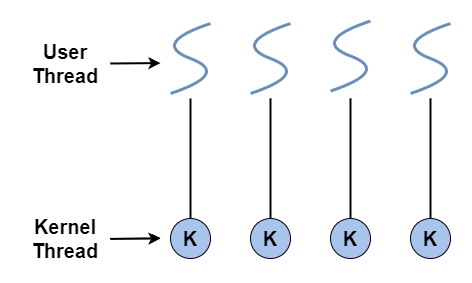

One-to-One Model

• User Thread와 Kernel Thread가 1:1로 매핑되는 모델
• Kernel 자원을 과도하게 많이 사용한다는 단점이 있다.
• Kernel자체의 자원은 제한적일 수 밖에 없으므로, thread생성에 개수 상한이 있다.
• Windows, Linux, Solaris 9~ 에서 이러한 모델을 사용한다.
• 그렇게 바람직한 모델은 아니다.

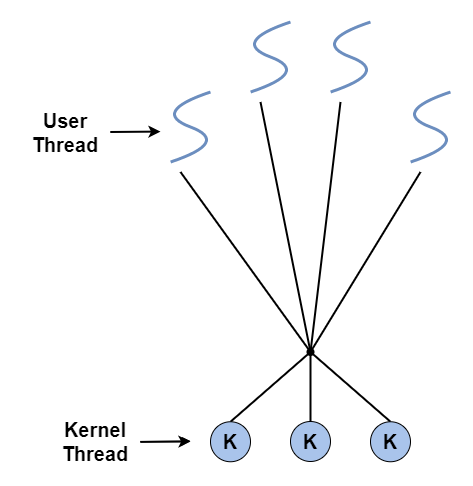

Many-to-Many Model

• User Thread의 수에 대헤 충분한 Kernel Thread가 존재하는 형태
  • User Thread : n, Kernel Thread : m 일때, n > m이다.
• Solaris 9이전 버전, Windows의 ThreadFiber package가 이런 모델이다.

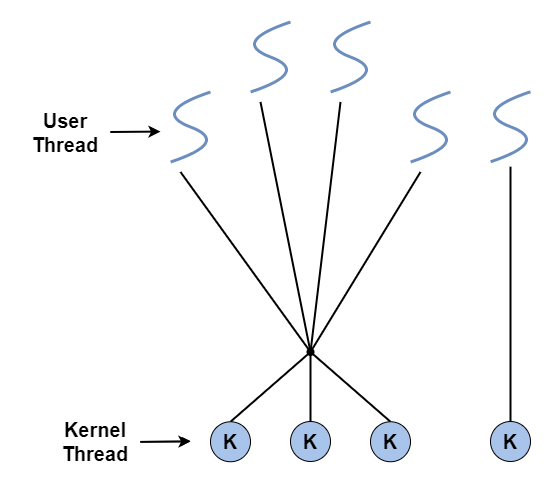

Two-Level Model

• Many-to-Many Model의 일종이다.
• independent하게 동작해야 할 경우에 1:1model구조로 동작하고, many-to-many model구조 역시 채택했다. many-to-many의 문제점이기도 한 오버헤드 문제 때문에, 생성 가능한 Kernel Thread의 개수는 제한된다.
• 보통 서버 급의 컴퓨터에 사용되는 모델이다.
• IRIX, HP-UX, Tru64 UNIX, Solaris 8이전 모델에 적용된 모델이다.

Thread 생성 방식

• Thread Pools : 여러 개의 thread를 생성해 놓고 pool에 저장하는 방법
  • 필요할 때마다 생성하면 오버헤드가 발생한다.
  • 여러 개의 thread를 미리 생성해 놓고 사용한다.
• OpenMP : Shared Memory 환경에서 병렬 프로그램을 제공하기 위해 사용하는 thread 생성 방법
• Grand Central Dispatch : Mac OS X, iOS등에서 사용하는 thread 생성 방법
• 앞서 설명한 3가지 생성 방식 이외에도 수많은 thread 생성 방법이 존재한다.

Virtualization

---

• User Level에서는 웹 브라우저, 게임, 음악 등 수많은 process가 동작한다. 이 모든 process는 system call을 통해 OS에 CPU, Memory, I/O등 hardware resources를 요구한다.
• 하드웨어 자원은 제한되어 있다. 하지만 Virtualization(병렬화)를 통해 소프트웨어 관점에서는 마치 동시에 모든 동작을 처리하는 것처럼 보이게 할 수 있다.

The Crux of Problem : How to Provide the Illusion of Many CPU's?

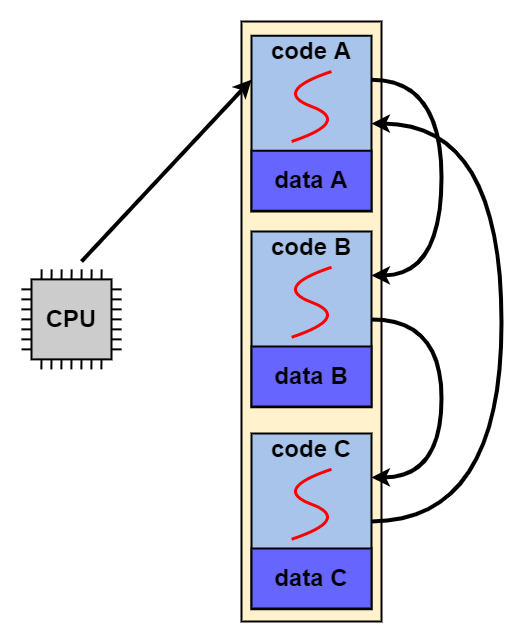

Interleaving Multiple Process

• CPU가 각 thread를 순서대로 실행하는 방법이다.
• 성능이 떨어질 수밖에 없으며, 사용자 역시 프로그램이 동시에 실행되고 있다는 느낌을 받을 수 없다.
• CPU에서 Time sharing 이 일어나고 있다고 말할 수 없다.

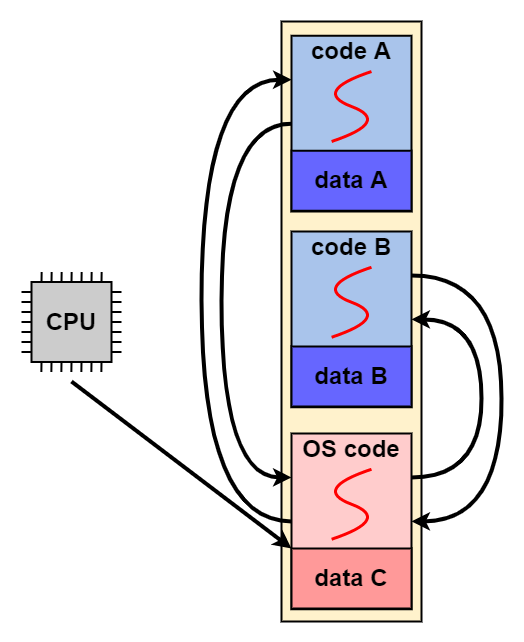

Virtualizing the CPU

• OS를 통해 각각의 Process가 각자의 CPU를 가지고 있는 것처럼 동작한다.
• 실제 물리적인 자원은 하나지만, 마치 각 프로세스가 동시에 실행되는 것처럼 보이게 한다.
• 제어 권한은 OS에서 할당하기 때문에 A, B가 순서대로 실행되지 않는다.
  • A, A, B, A, B, B, B, B, A, B, A, B, A, A ... 이런 식으로 두서 없이(?) 동작하는 것처럼 보인다.
  • 당시의 프로세스 상황, 메모리 상황 등 여러 요인에 의해 결정된다.
  • 실행 시마다 실행 순서가 달라진다.(상황이 변하기 때문)

OS creates the illusion that each process has its own CPU(and memory)

Memory Virtualization

• CPU Virtualization과 마찬가지로, 실제 하드웨어 상의 메모리 공간은 같지만, OS가 virtualization을 통해 각 프로세스가 각각의 메모리 주소 공간을 가지는 것처럼 보이게 한다.
• 아래 프로그램을 여러 개 동시에 실행시켜 보면(./mem &; ./mem &) 서로 다른 프로세스에서 같은 물리적 메모리 공간을 사용하는 것을 확인할 수 있다.
• 이는 logical address 가 physical address로 대응되기 때문에 가능하다.

#include <unistd.h>
#include <stdio.h>
#include <stdlib.h>
#include "common.h"

int main(int argc, char *argv[])
{
	int *p = malloc(sizeof(int));
	assert(p != NULL);
	printf("(%d) address of p : %08x\n", getpid(), (unsigned)p);

	*p = 0;
	while(1) {
		Spin(1);
		*p = *p + 1;
		printf("(%d) p: %d\n", getpid(), *p);
	}
	return 0;
}
