Virtual Memory Management Strategy(1)

Virtual Memory overview

---

• 어떤 프로그램이 실행될 때 그 프로그램 전체가 로딩될 필요는 없다.
  • 에러 코드 및 그 처리에 관한 코드는 에러가 발생했을 때 로딩해도 된다.
  • Array, lists, table등은 실제 필요한 것보다 매우 큰 메모리 할당을 요구한다. (dynamic loading)
  • 프로그램의 option을 포함한 특정 기능들은 잘 사용되지 않거나 거의 사용되지 않을 수 있다.
  • 하드디스크에서 메모리로의 load는 많은 오버헤드가 발생하므로, 당장 필요한 코드만 load해서 사용하면 오베헤드를 줄일 수 있다.
• 프로그램 실행에 있어 프로그램 전체를 로딩하지 않으면 아래와 같은 이점이 있다.
  • 더 이상 사용 가능한 physical memory에 제한받지 않는다.
    • physical memory보다 큰 프로그램을 구동 가능하다.
  • 한번에 더 많은 프로그램을 동시 실행할 수 있다(timesharing)
  • load, swap등의 동작에 I/O request으로 인한 오버헤드를 줄일 수 있다.
• 이러한 프로그램 실행은 virtual memory management를 통해 구현 가능하다.

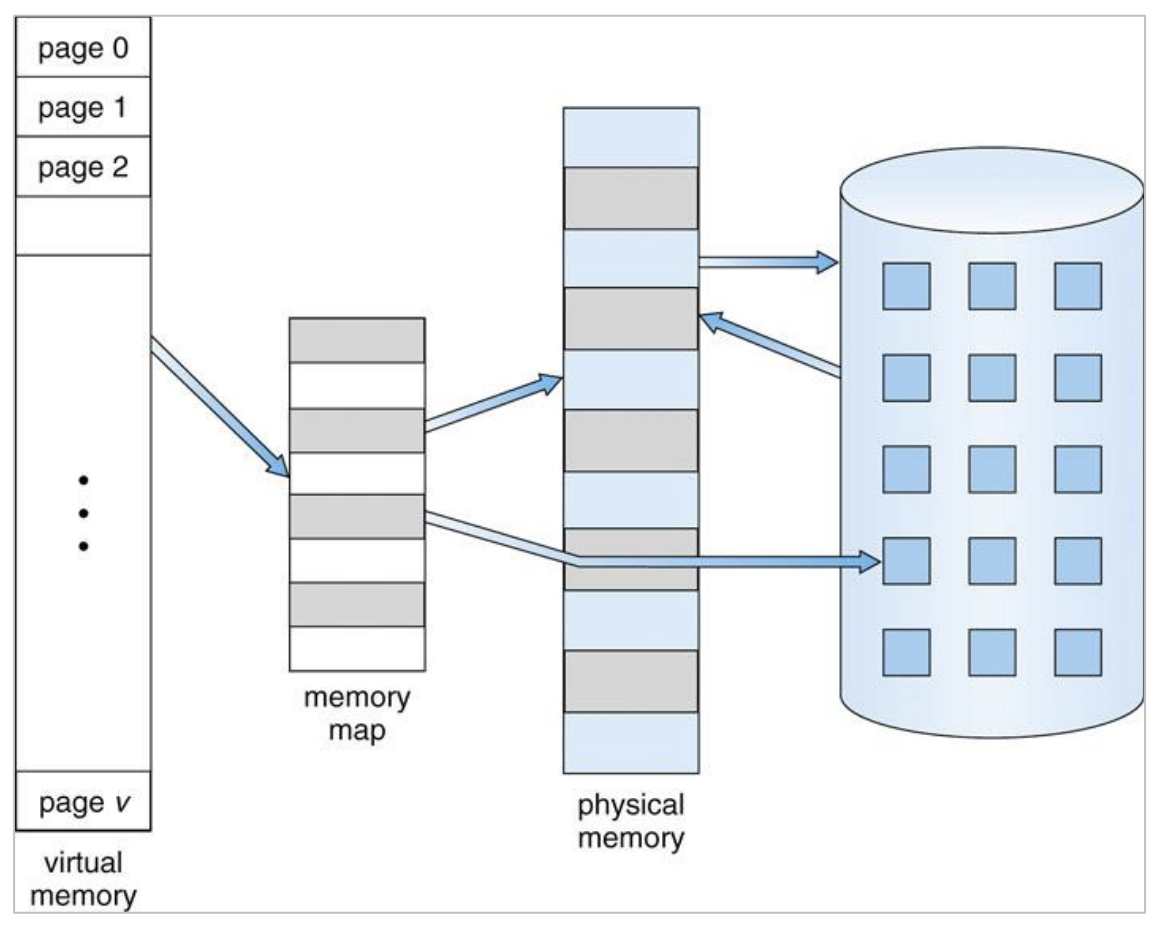

  • virtual memory를 통해 user의 logical memory와 physical memory를 독립적으로 볼 수 있다.
  • virtual memory가 physical memory보다 큰 것을 확인할 수 있다.
  • virtual memory에서 memory map을 통해 요구되는 데이터가 physical memory에 존재하지 않는 경우 swapping을 통해 backing store에서 physical memory로 데이터를 가져온다.
  • 뿐만 아니라 여러 프로세스를 Timesharing을 통해 동시 실행할 수 있다.
  • 프로그램 전체가 로딩되는 것이 아니므로 I/O request총량 역시 적다.
• 이러한 virtual memory management는 아래의 방법으로 구현할 수 있다.
  • Demand paging
  • Demand segmentation

Demand Paging

---

• Demand Paging이란 프로그램에서 필요로 하는 데이터가 필요할 때만 메인 메모리로 load하는 것이다.
• Demand Paging 을 위해서는 swap-in, swap-out동작을 수행하는 swapper가 필요하다.
• swapper는 lazy swaper라고도 불린다. 이는 page가 필요할 때까지 swap을 수행하지 않기 때문이다.
• 메인 메모리에 찾고자 하는 page가 있는지 없는지를 판단하기 위해 MMU 등 하드웨어의 도움을 받기도 한다.
• 메인 메모리에 찾고자 하는 page가 있으며 legal하다면 이를 사용하면 된다.
• 메인 메모리에 찾고자 하는 page가 없을 경우 이를 page fault라고 한다.
  • 단순히 메인 메모리에 page가 없는 경우 swapping을 통해 메모리로 page를 로드한다.
  • 만약 invalid reference의 경우 system call을 통해 abort한다.
  • machine이 부팅된 직후에는 당연히 모든 page가 메인 메모리에 존재하지 않으므로 not-in memory 상태이다. 이러한 경우 swap-out동작은 별도로 필요하지 않다.
• page fault가 발생하면 아래의 순서대로 동작한다.
  1. 운영 체제는 invalid reference인지 not-in-memory인지 판단한다.
  2. not-in-memory의 경우 Free frame을 찾는다. (invalid reference면 abort한다)
  3. backing store와 메모 Free frame간의 swapping을 수행한다.
  4. page table의 valid/invalid bit을 수정한다.
  5. page fault를 유발한 명령어를 재수행한다.
  • 위 과정에서 swap-out동작은 생략되었다. physical memory가 Free frame이 아닌 경우 swap-out역시 필요하다.
• demand paging의 성능은 아래와 같은 세 가지 요소에 의해 결정된다.
  • Service the interrupt
  • Read the page
  • Restart the process
• page fault rate를 p 라고 하자. p = 0이면 page fault가 발생하지 않는 것이고, 1이면 모든 참조가 fault인 것을 의미한다.
  • 이때 EAT(Effective Access Time)는 (1-p) * Memory Access Time + p * Page Fault Service Time
  • Page Fault Service Time = page fault overhead = swap page out + swap page in + restart overhead
• virtual memory를 사용하는 중, process가 fork된 상황을 가정해 보자. 이때 실제로 자식 프로세스가 부모 프로세스와 독립된 physical memory를 가지지 않는다.
  • 필요한 경우에만 physical memory에 공간을 만드는 것이다.
  • virtual memory mapping을 통해 같은 physical memory를 공유한다.
  • 두 프로세스 중 R/W 동작이 발생하면 그때 physical memory에 새로운 메모리 공간을 할당한다.
  • 이를 Copy-on-Write(COW)라고 한다.

Page Replacement

---

• demand paging과정에서 swapping횟수를 줄이는 것은 한계가 있다.
• 일반적으로 프로세스에 할당되는 frame의 개수를 늘리면 page fault는 줄어들지만 이 역시 한계가 있다.

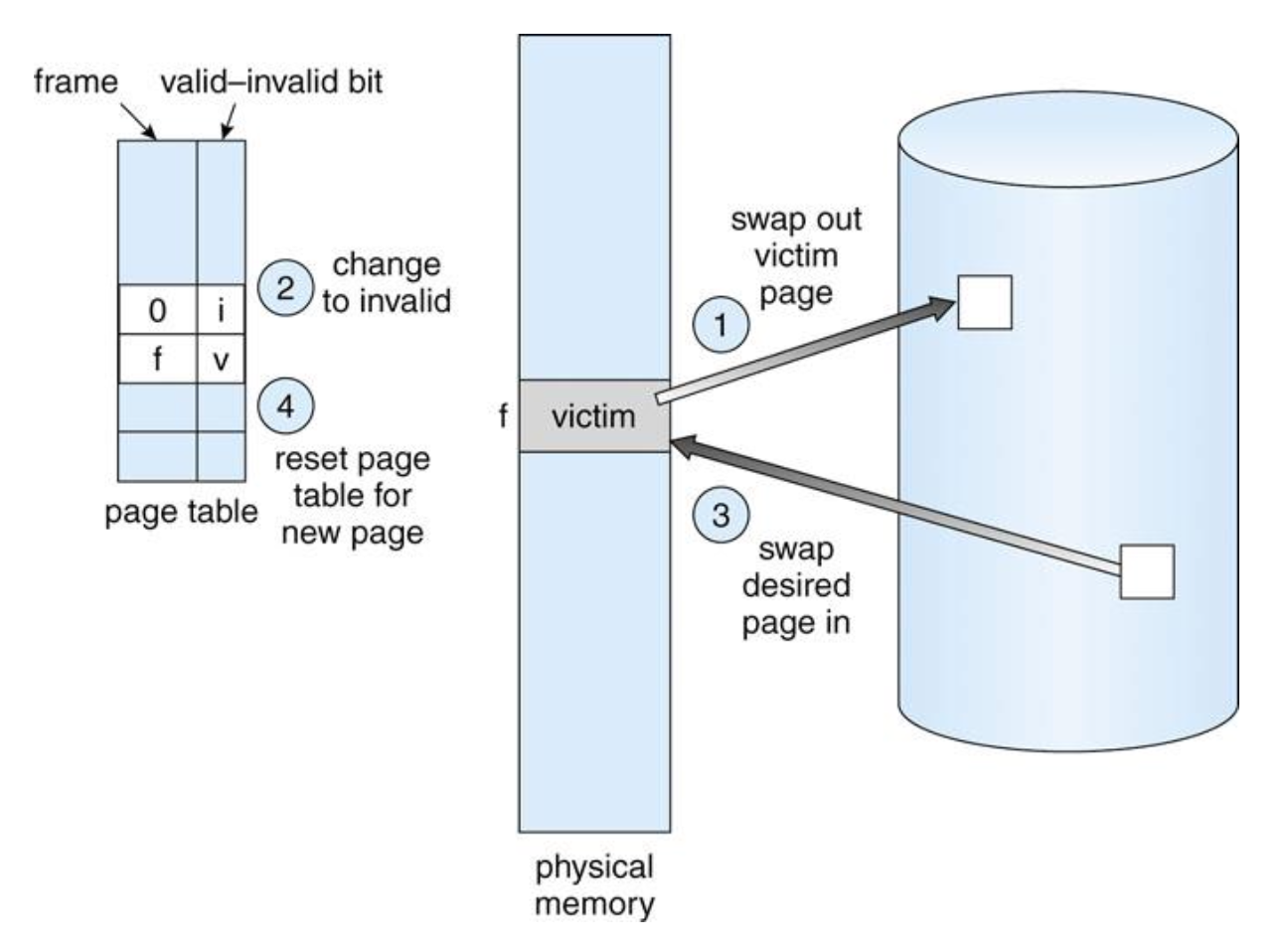

• 결국 physical memory에 존재하는 frame중 victim page를 선택하여 swapping을 해야 한다.
• 이때 victim page를 선택하는 알고리즘에는 아래와 같은 알고리즘이 있다.
  • FIFO page replacement
  • Optimal page replacement
  • LRU page replacement
  • LRU-Approximation page replacement
  • Counting-Based page replacement
    • LFU algorithm
    • MFU algorithm
• 위 알고리즘을 통해 적절한 victim page를 선택하여 page fault를 최소화 하는 것이 최종 목적이다.

FIFO page replacement

• page frame에 load 된 순서대로 교체되는 알고리즘이다.
• 즉, victim page는 가장 오래된 page가 선택된다.
• 성능이 좋지 않아서 다른 page replace algorithm에 보조 알고리즘으로 사용된다.
• 무엇보다 프로세스 당 할당되는 프레임의 수를 늘려도 경우에 따라 오히려 page fault가 증가하여 결과에 대해 예측하기 힘들다는 단점이 있다.

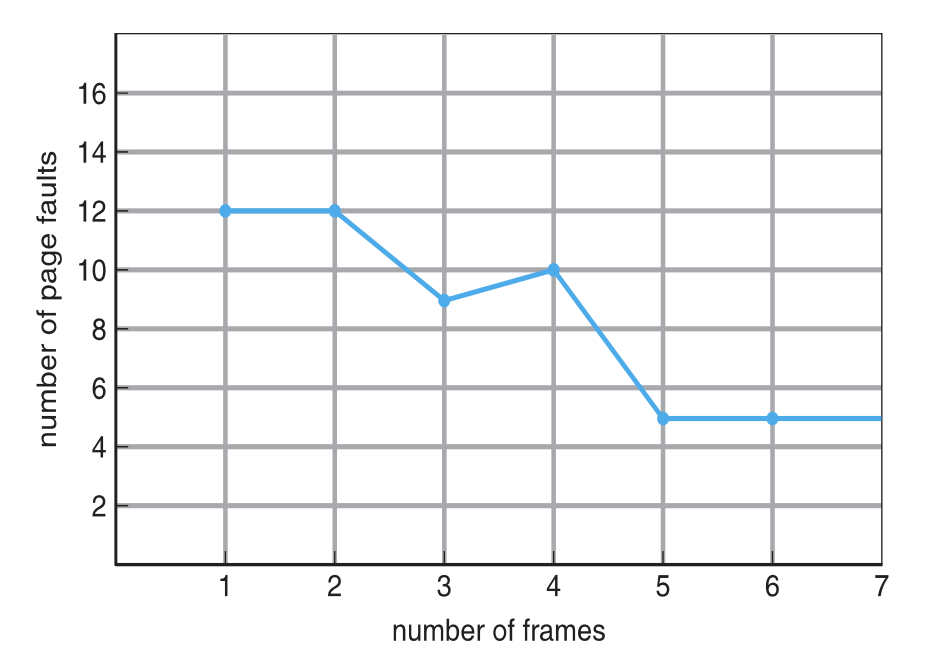

  • frame을 3개에서 4개로 늘렸을 경우 오히려 page fault가 증가했다.
  • 이러한 현상을 Belady's abnomaly라고 한다.

Optimal page replacement

• 가장 이상적인 page replace algorithm이지만 현실적으로 구현할 수 없다.
• 다른 page replace algoritm의 성능을 이 알고리즘과 비교하는 데 사용된다.
• physical memory에서 가장 나중에 사용될 frame을 victim frame으로 설정한다.
  • 가장 나중에 사용될 frame을 판단할 방법이 없다.
  • 이 방법을 사용해도 page fault는 발생한다. 이는 프로세스 당 frame이 제한되어 있기 때문이다.

LRU(Least recently Used) algorithm

• Optimal page replacement에서는 미래에 사용될 frame을 체크했다. LRU algorithm에서는 과거에 사용된 frame중 가장 이전에 참조된 frame을 victim frame으로 설정한다.
• locality를 고려하였기 때문에, LRU는 Optimal page replacement에 근사한다.
• stack을 사용하기 때문에 Belady's anomaly가 없다.
• 하지만 소프트웨어를 이용한 방식만으로는 구현하기 힘들다. (Requires H/W supports)

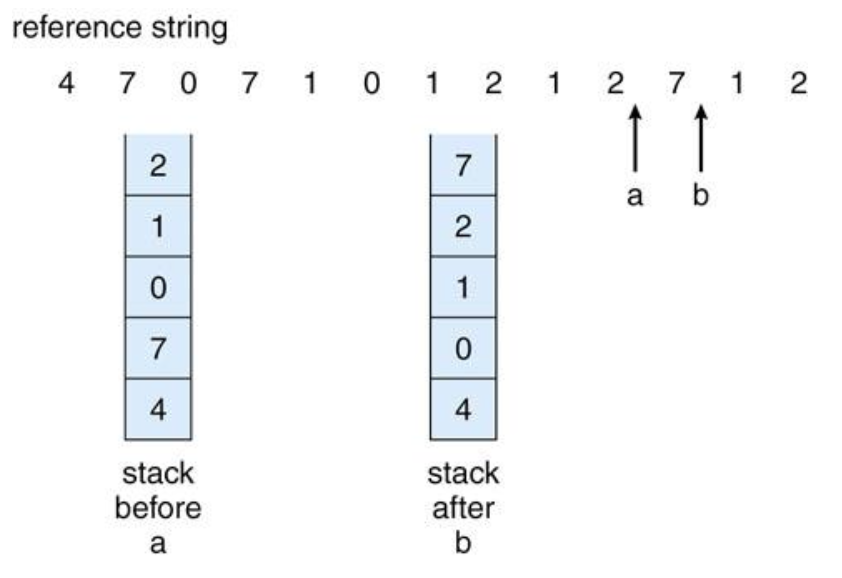

  • 위 그림에서 확인할 수 있듯이, a지점 이후 7을 참조하게 된다.
  • 하지만 7은 스텍의 중간에 위치해 있다. 이를 빼내어 stack.top에 올릴 방법이 없다.
  • 이 과정에서 주소를 참조하는 방식으로 하드웨어의 도움을 받아야 한다.
  • 하지만 이런 하드웨어는 비싸다.

LRU-Approximation algorithm

• use bit을 사용하는 하드웨어의 도움을 받는다.
  • page가 참조될 때마다 use bit의 값을 1로 설정한다.
• 하드웨어는 절대 use bit을 clear하지 않는다. 이는 OS의 역할이다.
• LRU-Approximation : Reference Bit
  • 각 page마다 8비트의 reference bit을 가진다.
  • reference bit의 초기값은 0으로 초기화된다.
  • 참조된 경우 가장 왼쪽 비트를 1로 갱신한다.
  • 참조되지 않은 경우 right shift한다.
  • 8-time interval동안 페이지의 참조 정보를 알 수 있다.
  • 11000100인 페이지는 01110111인 페이지보다 더 최근에 사용된 frame이다.
• LRU-Approximation : Second-Chance algorithm

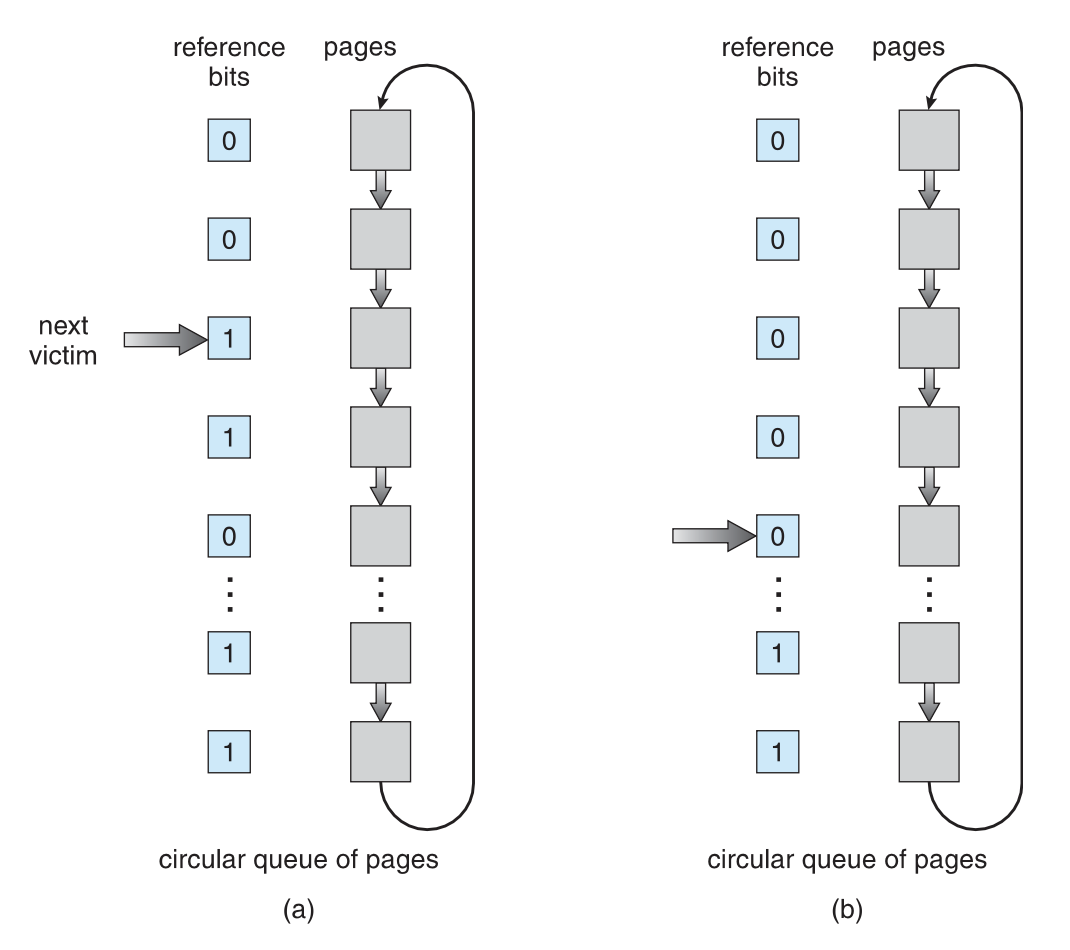

  • FIFO algorithm에 하드웨어가 제공하는 reference bit이 추가된 circular queue형태이다.
  • 위 도식처럼 페이지가 참조될 때 reference bit를 1로 갱신한다.
  • reference bit이 1인 경우 바로 해당 page를 victim frame으로 선정하지 않는다. 이때 reference bit 값은 0으로 갱신한다.
  • 모든 reference bit값이 동일하다면 FIFO algorithm과 동일하게 동작한다.
  • reference bit를 1bit이 아닌 2bit, 3bit으로 제공하여 enhanced second-chance algorithm으로 사용하기도 한다.

Counting-Based algorithm

• 각각의 프레임은 참조가 일어난 횟수를 저장하는 카운터를 가진다.
• LFU(Least Frequently Used) algorithm은 가장 적은 횟수의 참조가 일어난 프레임을 victim frame으로 선정한다.
• MFU(Most Frequently Used) algorithm은 가장 많은 횟수의 참조가 일어난 프레임을 victim frame으로 선정한다.
• 어떤 알고리즘이든 정답은 없다. 프로그램 및 시스템 상황에 맞는 알고리즘을 선택하면 된다.

Workload

• 일반적으로 page replacement algorithm에 의해 참조의 80%가 20%의 프레임에 대해 일어나고, 나머지 20%의 참조가 80%의 프레임에 대해 일어날 때 효율이 좋은 편이다.

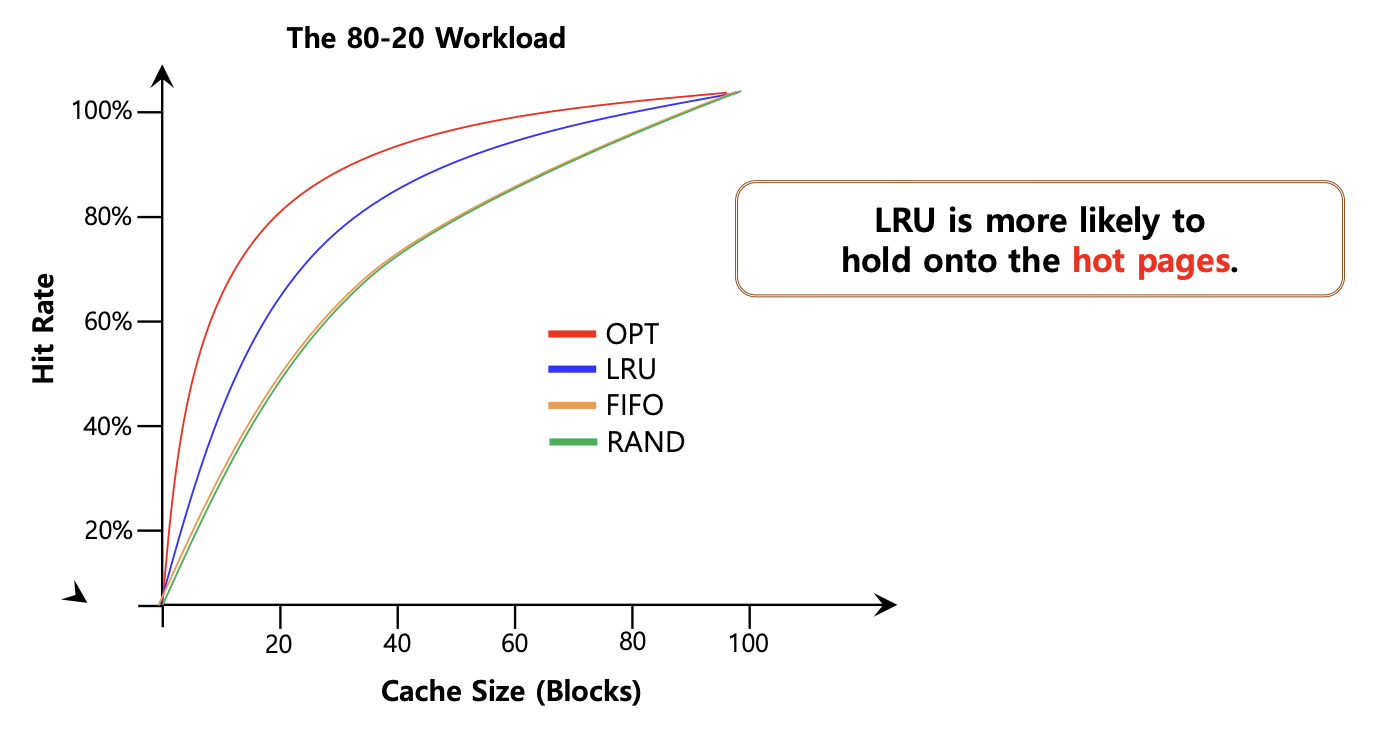

  • 위 그래프는 80-20 Workload에서 각 알고리즘의 성능을 비교한 것이다.
  • 사실 메모리 크기가 충분하다면 알고리즘에 따른 차이는 없다.

Allocation of Frames

---

앞서 언급한 내용들은 프로세스 당 할당되는 프레임이 제한되어 있기 때문에 이에 따라 발생하는 swapping의 횟수를 줄이고자 했다. 본 절에서는 프로세스 당 할당되는 프레임의 개수에 대해 다룬다.

• 각각의 프로세스들은 최소 프레임 개수가 존재한다.
  • 이는 컴퓨터 구조에 따라 다르고, 프로세스의 종류에 따라 다르다.
  • 예시로 IBM370의 경우 MOVE 명령어를 수행하는 데 6 page를 필요로 했다.
• 이러한 프로세스 별 프레임 할당은 아래와 같은 관점에서 바라볼 수 있다.
  • Fixed allocation vs Priority allocation
  • Global allocation vs Local allocation
• FIxed allocation에서는 모든 프로세스가 동일한 양의 프레임을 할당받는다.
  • Equal allocation : 100개의 프레임이 있고, 5개의 프로세스가 존재한다면 각각의 프로세스는 20프레임씩 할당받을 것이다.
  • Proportional allocation : 프로세스의 크기에 따라 프레임을 할당하는 방법이다. priority allocation의 일종으로 생각할 수도 있다.
• Priority allocation프로세스의 priority에 따라 프레임을 할당받는다.(프로세스의 크기는 고려 x)
  • 어떤 프로세스에서 page fault가 발생했다면 그보다 낮은 프로세스의 frame을 가져다 쓴다.
• Global replacement방식에서는 프레임의 swapping에 있어 프로세스를 따지지 않는다.
  • 앞선 Priority allocation을 생각할수 있다.
  • 이 경우 프로그램의 수행시간을 예측하기 힘들다.
• Local replacement의 경우 각각의 프로세스 내에서만 swapping이 일어난다.
  • Global replacement와 비교하여 균일한 수행 시간을 가지게 된다.
  • 하지만 underutilized memory가 발생할 수 있다.
